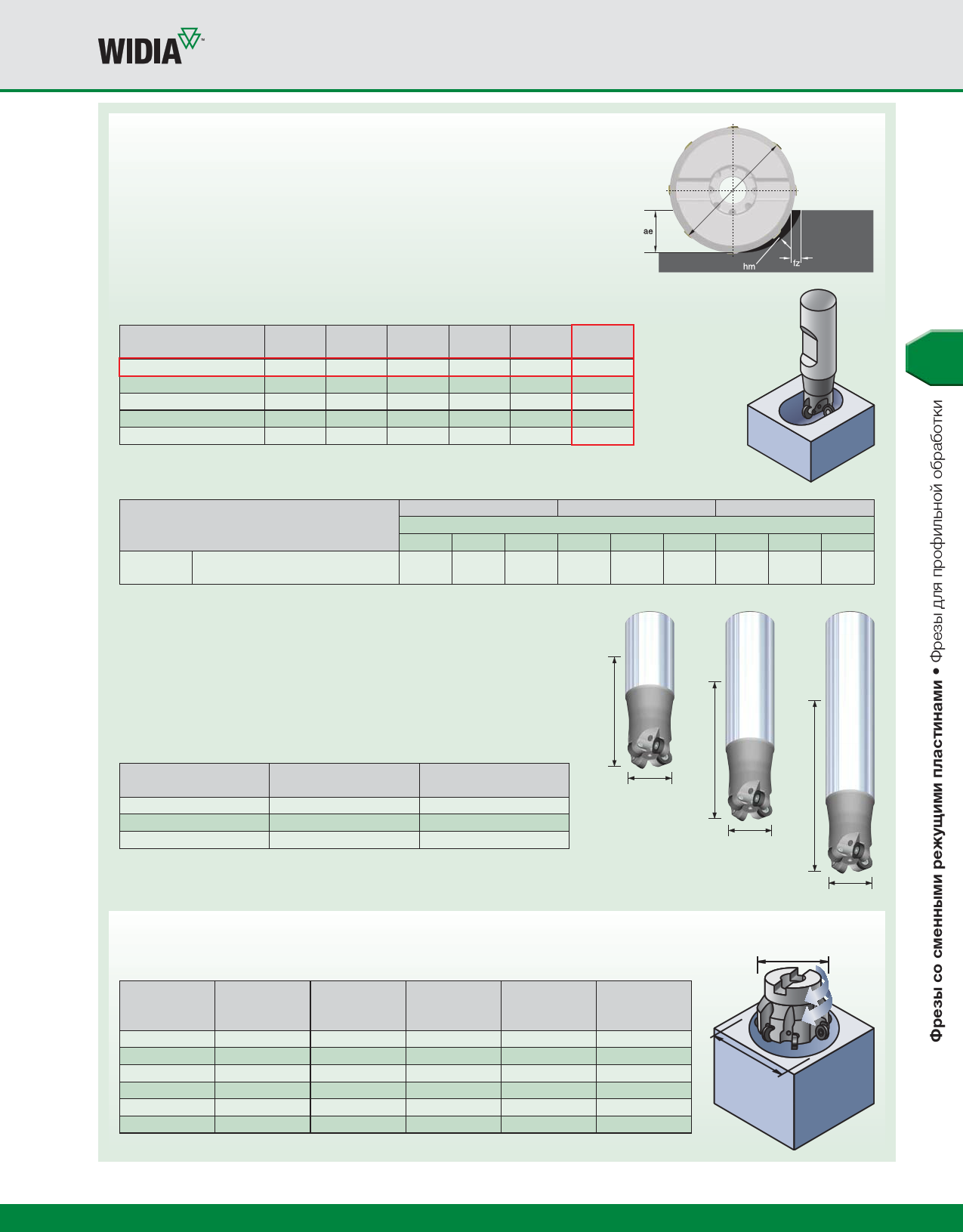

Фрезы для профильной обработки • Серия M170
Дополнительные рекомендации по применению фрез M170 • RD07..
Выбор режимов резания
1. Значение fz находится в зависимости от значений Ap1 и ae
Кроме диаметра по пластинам, на значение hm оказывают влияние еще два фактора:
Ap1 и ae. Следовательно, fz вычисляется с учетом данного обстоятельства.
Рекомендуемые начальные значения подачи (fz) находятся
в зависимости от значений Ap1 и ae.
контакт ae
Ap1 = 0,5
Ap1 = 0,75
Ap1 = 1
Ap1 = 1,5
Ap1 = 3,5
10% 20% 30% 40%
0,59 0,42 0,34 0,30
0,50 0,36 0,29 0,25
0,42 0,30 0,24 0,21
0,34 0,24 0,20 0,17
0,22 0,16 0,13 0,11
Характерный пример
использования.
50% 100%
0,26 0,19
0,22 0,16
0,19 0,13
0,15 0,11
0,10 0,08
Пример режимов резания для RD..07... Пластина закреплена в гнезде, отношение L/D = 2 x D:
пластина = RDPX0702M0SNMH
ae>50%
Рекомендуемое начальное значение
Ap1 = 0,5 мм
TN2505
TN6525
TN6540
подача на зуб fz (мм)/ae>50%
min ср. max min ср. max min ср. max
0,19 0,22 0,3 0,19 0,3 0,35 0,19 0,35 0,4
2. Значения Ap1 и vc изменяются в зависимости от отношения L/D
С увеличением отношения L/D или вылета вследствие снижения жесткости, могут
возникнуть вибрации. Для обеспечения нормальных условий обработки рекомендуется
выполнить корректировку значений Ap1 и vc в соответствии с данными, приведенными
в следующей таблице:
L
отношение L/D
<2
2<L/D<4
>4
% снижения Ap1 max
0%
65–75%
80–95%
% снижения vc
0%
10–15%
20–40%
D
L
D
L
Рекомендуемые режимы резания
Винтовая интерполяция в сплошном материале
диаметр
фрезы
D
диаметр
фрезы
min диаметр
отверстия
max диаметр
отверстия
Значение Ap1
max на
один оборот
max угол
врезания
Значение Ap1
max при
врезании
12
17 MM
17 MM
3,5 MM
22°
1 MM
15
18 MM
23 MM
2,8 MM
18°
2,2 MM
16
20 MM
25 MM
1,9 MM
9°
1,4 MM
20
28 MM
33 MM
3,5 MM
12°
1,5 MM
25
36,5 MM
43 MM
3,5 MM
8.5°
2,5 MM
30
46,4 MM
53 MM
3,5 MM
6.5°
2,5 MM
Более подробные сведения приведены в разделе «Техническая информация» на стр. E14.
Диаметр
отверстия
A143
