Модульные сверла
Рекомендации по применению • Victory TOP DRILL M1™

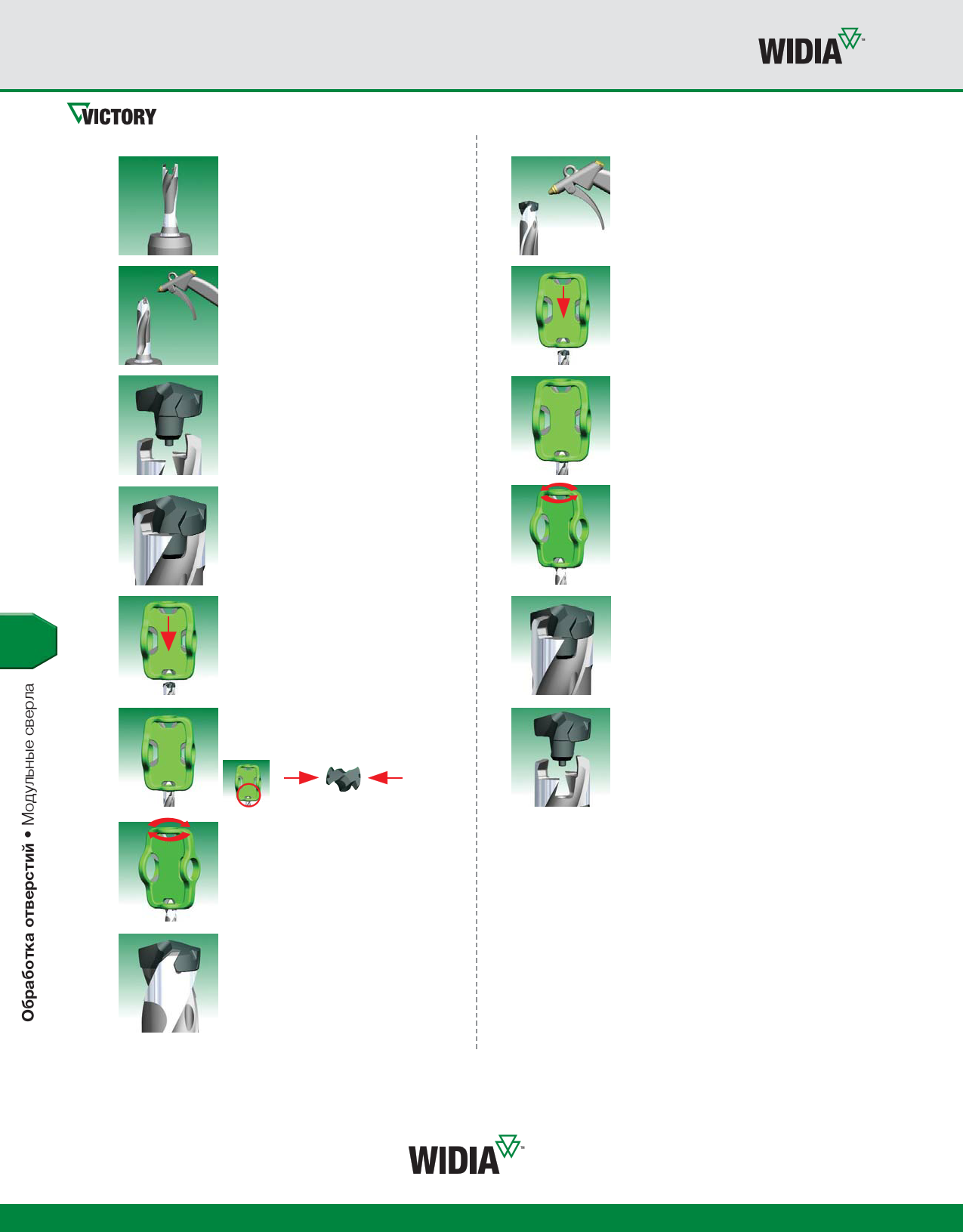

Закрепление пластины
1) Закрепите корпус сверла в патроне.
Установите патрон со сверлом на станок
или на устройстве предварительной
настройки инструмента.
2) Очистите посадочные поверхности
посредством воздушной струи.
Раскрепление пластины
1) Очистите сверло посредством воздушной струи.
2) Установите ключ в правильном положении.*
3) Поместите пластину в корпус сверла.
(Работайте в перчатках во избежании
возможных повреждений).
4) Осторожно поверните пластину
в направлении по часовой стрелке.
(Работайте в перчатках во избежании
возможных повреждений).
5) Установите ключ в правильном положении.*
6) Убедитесь, в совпадении разъема ключа
и пластины. (Ключ не вышел из паза?)
Паз для
ключа
7) Плавно поверните ключ в
направлении по часовой стрелке.
3) Плотно вставьте ключ в паз пластины.
4) Поверните ключ в направлении против
часовой стрелки.
5) Как только зажим ослаблен, пластину можно
повернуть руками. (Работайте в перчатках
во избежании возможных повреждений).
6) Вытащите вставку. (Работайте в перчатках
во избежании возможных повреждений).
8) Установка завершена.
*Для заказа ключа TDM1, пожалуйста, используйте:
номер заказа 3861623 и номер по каталогу 170.315.
