Сверла со сменными режущими пластинами
Рекомендации по применению
Хвостовики сверл
Прочность хвостовика сверла и жесткость его закрепления на
станке играют важную роль в успешном использовании сверл.
Предпочтительным вариантом для закрепления сверла является
цилиндрический хвостовик с прямолинейной лыской и коническим
отверстием с фаской (рис. 1). Используемый в сочетании с
соответствующими патронами, данный тип крепления обеспечивает
осевое закрепление вплотную к большому установочному фланцу,
что гарантирует максимальную стабильность и безопасность
работы на всех современных станках. Все цилиндрические
хвостовики, изготовленные по DIN 6595/ISO 9766, имеют
направляющую канавку для облегчения позиционирования сверла.
Сверла с хвостовиками по DIN 6595 или ISO 9766 могут также
быть установлены в стандартные патроны для фрез (рис. 2)
с соединительными размерами в соответствии с DIN 1835/2
или ISO 5414/1 (Weldon® и Whistle Notch™).

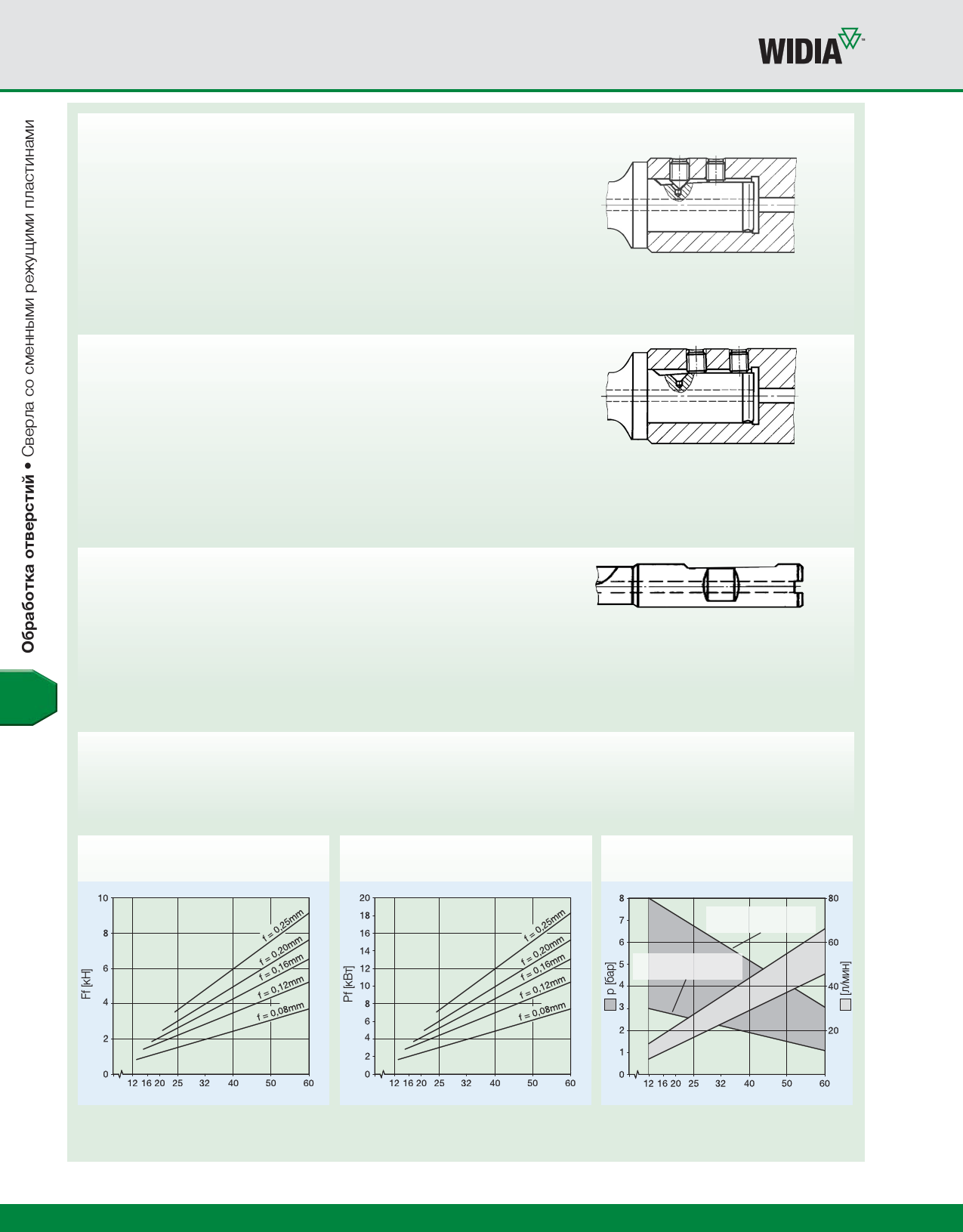

Рис. 1. Хвостовик сверла по DIN 6595/ISO 9766
и крепление с помощью винтов
с коническим и плоским торцем.
Рис. 2. Хвостовик сверла по DIN 6595/ISO 9766
и крепление с помощью двух винтов
с плоским торцем.
Сверла Top Cut диаметром D = 11 – 16 с цилиндрическими хвостовиками
устанавливаются в стандартные патроны для сверл и фрез, а также
в цанговые патроны (рис. 3).
Рис. 3. Комбинированный хвостовик по DIN 1835 B/E
и DIN 6535.
Основные зависимости для сверл Top Cut Plus™ и Top Cut™
Диаграммы используются для определения силы подачи, мощности привода и расхода СОЖ.
Графики построены на основе данных, полученных при обработке низколегированной стали
с Rm = 800 МПа и vc = 100 м/мин.
Сила подачи
Потребляемая мощность
Расход СОЖ
глубина сверления
3–3,5 x D
глубина сверления
1,5–2,5 x D
диаметр сверла [мм]
B80
диаметр сверла [мм]
диаметр сверла [мм]
