Инструмент для обработки прецизионных отверстий
ROTAFLEX™ • Расточная система

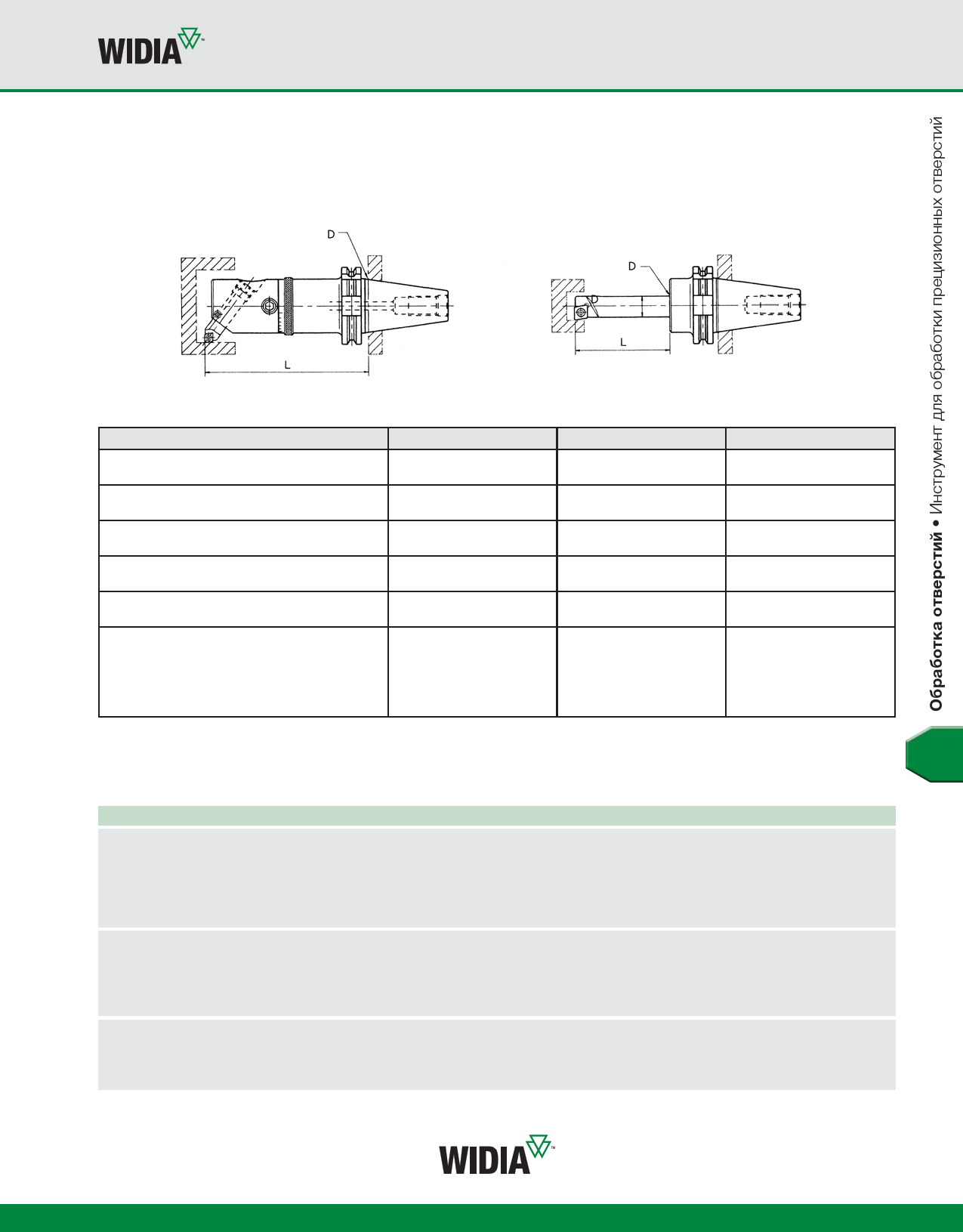

Общие рекомендации по применению
• Определите критический диаметр (D).
• Определите максимальный вылет инструмента (L).
Ниже приведены несколько примеров:
Рекомендации по выбору системы инструмента для растачивания:
Тип инструмента
Стабильные условия
Цельные оправки с двумя режущими кромками
<3,5 x D
Ползуны мостового типа
с двумя режущими кромками
Чистовые расточные головки
с расточным резцом (FBHBB)
<3,5 x D
<3,5 x D
Чистовые расточные головки (FBH)
<3,5 x D
Оправки мостового типа для чистовой обработки
<3,5 x D
Обработка с
рекомендованными в
каталоге значениями
режимов резания
Нестабильные условия
3,5–6,5 x D
Необходимы пробные проходы
>6,5 x D
3,5–6,5 x D
>6,5 x D
3,5–5,0 x D
>5,0 x D
3,5–5,0 x D
>5,0 x D
3,5–5,0 x D
>5,0 x D
Обработка с пониженными
подачей и/или скоростью
резания по отношению
к рекомендованным
значениям режимов
резания.
Режимы резания
определяются
экспериментальным
методом.
Решение проблем при черновом и чистовом растачивании
Предполагается, что сборка инструмента осуществлена в соответствии с техническими рекомендациями, данными в этом каталоге.
Проблема
Тенденция
к вибрации
Причина
Чрезмерный вылет
Неверно выбрана пластина
Дефекты на
обработанной
поверхности
Отверстия
конической
формы
Некорректные режимы резания
Неверно выбрана пластина
Некорректные режимы резания
Недостаточный подвод СОЖ
Неверно выбрана пластина
Некорректные режимы резания
Недостаточный подвод СОЖ
Возможный способ устранения
Отрегулируйте отношение L/D
Выберите расточной инструмент для черновой обработки с углом в плане 90°
Выберите пластины с положительной геометрией
Выберите пластины с меньшим радиусом при вершине
Уменьшите глубину резания
Увеличьте подачу
Выберите угол в плане 90°
Выберите шлифованные пластины с незначительной подготовкой кромки
Выберите пластины с меньшим радиусом при вершине
Увеличьте подачу
Увеличьте подвод СОЖ
Выберите более износостойкую марку твердого сплава пластины
Увеличьте скорость резания
Проверьте, все ли винты были затянуты с рекомендованным
моментом затяжки
