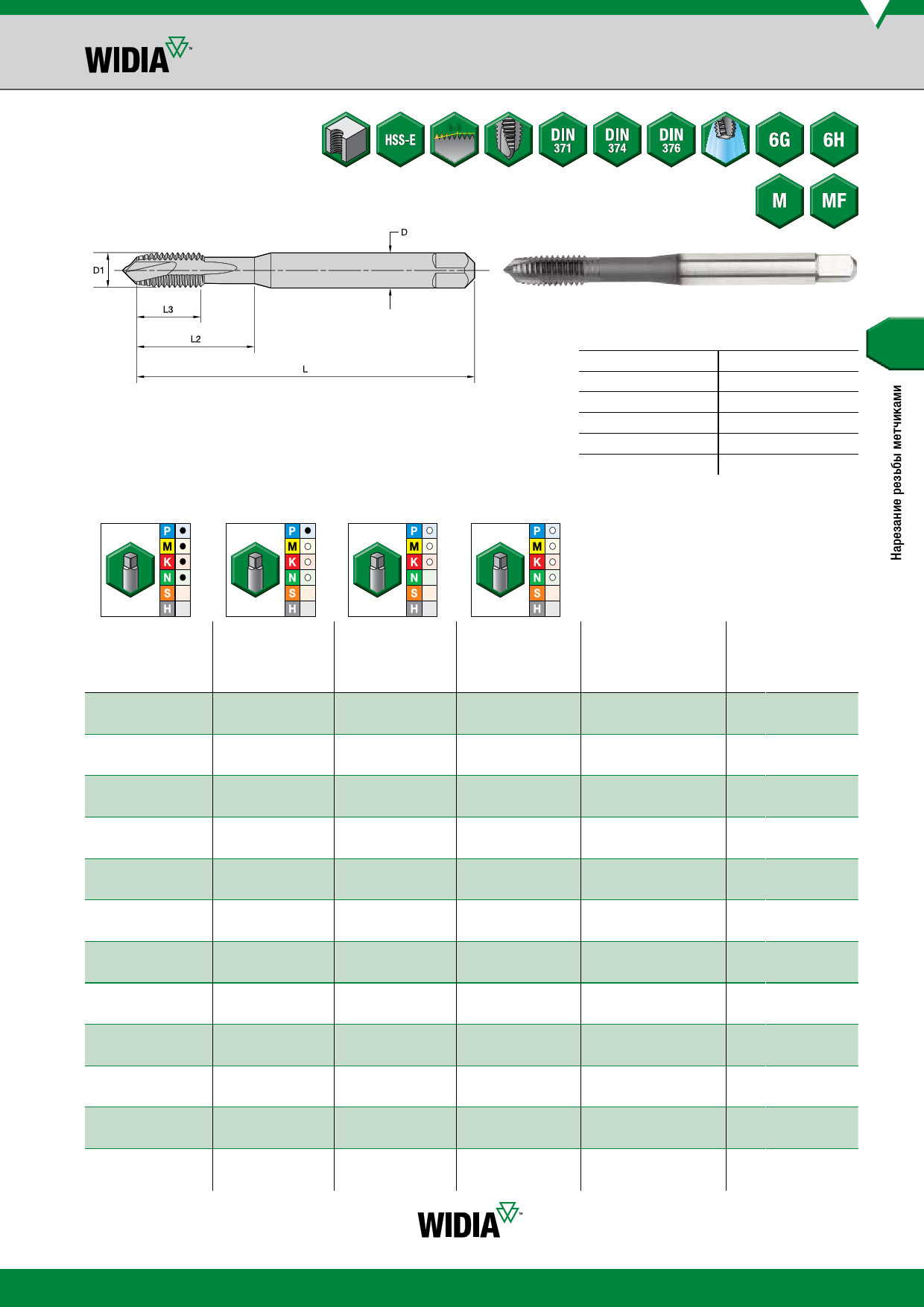

Универсальные метчики VariTap

Метчики из быстрорежущей стали HSS-E со спиральной подточкой • Сквозные отверстия

• W P42EG, TiCN

•WU41EG, TiN

• W P49EG, оксидированная

поверхность

• W U40EG, полированная

поверхность

3–5

nnVT-SPO • Форма В • M/MF • Хвостовики по DIN 371, 374 и 376

Точность изготовления хвостовика

D допуск h9

1–3 +0, -0,025

>3–6

+0, -0,030

>6–10

+0, -0,036

>10–18

+0, -0,043

>18–30

+0, -0,052

v лучший выбор

j альтернативный выбор

WP42EG

Сплав WP42EG

TiCN

WU41EG

Сплав WU41EG

TiN

WP49EG/div>

Сплав WP49EG

оксидированная

поверхность

WU40EG

Сплав WU40EG

полированная

поверхность

номер заказа номер по каталогу номер заказа номер по каталогу номер заказа номер по каталогу номер заказа номер по каталогу

5366647 VTSPO6505 5366646 VTSPO6505 5366648 VTSPO6505 5366649 VTSPO6505

M2 X 0,4

метрические

размеры

L L3 L2 D

кол-во

канавок

тип

хвосто-

вика

класс

точности

резьбы

45 7 13 2,8 2 DIN 371 6H

–

– 5366660 VTSPO6506 –

M2 X 0,4 45 7 13 2,8 2 DIN 371 6G

– – 5366661 VTSPO6507 – M2,2 X 0,45 45 7 13 2,8 2 DIN 371 6H

– 5366662 VTSPO6508 5366663 VTSPO6508 5366664 VTSPO6508 M2,5 X 0,45 50 7 15 2,8 2 DIN 371 6H

– – 5366665 VTSPO6509 – M2,5 X 0,45 50 7 15 2,8 2 DIN 371 6G

– – 5368602 VTSPO6545 5368603 VTSPO6545 M3 X 0,35 56 8 — 2,2 2 DIN 374 6H

– 5368514 VTSPO6525 5368515 VTSPO6525 5368516 VTSPO6525 M3 X 0,5 56 8 — 2,2 2 DIN 376 6H

–

– 5366670 VTSPO6511 –

M3 X 0,5 56 8 18 3,5 2 DIN 371 6G

5366667 VTSPO6510 5366666 VTSPO6510 5366668 VTSPO6510 5366669 VTSPO6510 M3 X 0,5 56 8 18 3,5 2 DIN 371 6H

– 5366671 VTSPO6512 5366673 VTSPO6512 5366674 VTSPO6512 M3,5 X 0,6 56 9 20 4,0 2 DIN 371 6H

– – 5368604 VTSPO6546 5368605 VTSPO6546 M4 X 0,5 63 10 21 2,8 2 DIN 374 6H

– 5368517 VTSPO6526 5368518 VTSPO6526 5368519 VTSPO6526 M4 X 0,7 63 10 21 2,8 2 DIN 376 6H

–

– 5366679 VTSPO6514 –

M4 X 0,7 63 11 21 4,5 2 DIN 371 6G

5366676 VTSPO6513 5366675 VTSPO6513 5366677 VTSPO6513 5366678 VTSPO6513 M4 X 0,7 63 11 21 4,5 2 DIN 371 6H

– – 5368606 VTSPO6547 5368607 VTSPO6547 M5 X 0,5 70 12 25 3,5 2 DIN 374 6H

– 5368540 VTSPO6527 5368541 VTSPO6527 5368542 VTSPO6527 M5 X 0,8 70 12 25 3,5 2 DIN 376 6H

–

– 5366685 VTSPO6516 –

M5 X 0,8 70 12 25 6,0 2 DIN 371 6G

5366681 VTSPO6515 5366680 VTSPO6515 5366682 VTSPO6515 5366684 VTSPO6515 M5 X 0,8 70 12 25 6,0 2 DIN 371 6H

– – 5368608 VTSPO6548 5368609 VTSPO6548 M6 X 0,5 80 12 30 4,5 3 DIN 374 6H

– – 5368610 VTSPO6549 5368611 VTSPO6549 M6 X 0,75 80 12 30 4,5 3 DIN 374 6H

– 5368543 VTSPO6528 5368544 VTSPO6528 5368545 VTSPO6528 M6 X 1 80 12 30 4,5 3 DIN 376 6H

5366687 VTSPO6517 5366686 VTSPO6517 5366688 VTSPO6517 5366689 VTSPO6517 M6 X 1 80 12 30 6,0 3 DIN 371 6H

–

– 5366690 VTSPO6518 –

M6 X 1 80 12 30 6,0 3 DIN 371 6G

– – 5368612 VTSPO6550 5368613 VTSPO6550 M7 X 0,75 80 12 30 5,5 3 DIN 374 6H

(продолжение)
