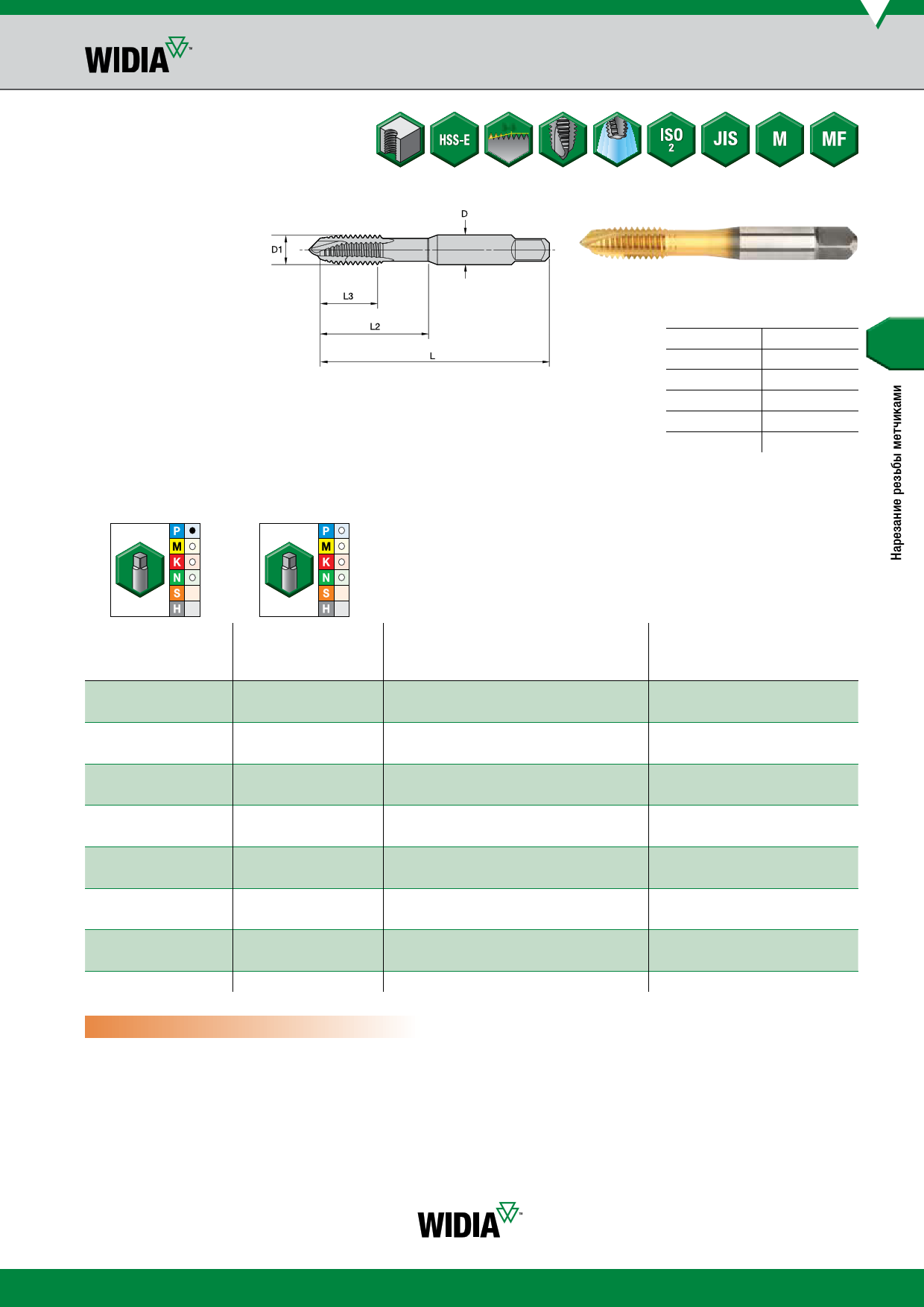

Универсальные метчики VariTap
Метчики из быстрорежущей стали HSS-E со спиральной подточкой • Сквозные отверстия
•WU41EG, TiN
•WU40EG, полированная
поверхность
3–5
nnVT-SPO • Форма B • M/MF • Хвостовики по JIS
Точность изготовления хвостовика
D допуск h9
1–3 +0, -0,025
>3–6 +0, -0,030
>6–10
+0, -0,036
>10–18
+0, -0,043
>18–30
+0, -0,052
v лучший выбор
j альтернативный выбор
СплWавU4W1UE4G1EG
TiN
СплWавU4W0UE4G0EG
полированная
поверхность
номер заказа номер по каталогу номер заказа номер по каталогу
5387861 VTSPO7505
5387859 VTSPO7505
5387865 VTSPO7506
5387863 VTSPO7506
5387869 VTSPO7507
5387867 VTSPO7507
5387873 VTSPO7508
5387871 VTSPO7508
5387877 VTSPO7509
5387875 VTSPO7509
5387881 VTSPO7510
5387879 VTSPO7510
– 5387883 VTSPO7511
– 5387887 VTSPO7513
– 5387885 VTSPO7512
– 5387891 VTSPO7515
– 5387889 VTSPO7514
– 5387895 VTSPO7517
– 5387893 VTSPO7516
– 5387898 VTSPO7518
– 5387900 VTSPO7519
D1
M3 X 0,5
M4 X 0,7
M5 X 0,8
M6 X 1
M8 X 1,25
M10 X 1,5
M12 X 1,25
M12 X 1,5
M12 X 1,75
M14 X 1,5
M14 X 2
M16 X 1,5
M16 X 2
M18 X 2,5
M20 X 2,5
метрические размеры
L L3 L2 D
46 11 19 4,0
52 13 21 5,0
60 16 24 5,5
62 19 29 6,0
70 22 37 6,2
75 24 41 7,0
82 29 48 8,5
82 29 48 8,5
82 29 48 8,5
88 30 48 10,5
88 30 48 10,5
95 32 52 12,5
95 32 52 12,5
100 37 55 14,0
105 37 60 15,0
кол-во
канавок
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
тип
хвостовика
класс
точности
резьбы
JIS ISO 2
JIS ISO 2
JIS ISO 2
JIS ISO 2
JIS ISO 2
JIS ISO 2
JIS ISO 2
JIS ISO 2
JIS ISO 2
JIS ISO 2
JIS ISO 2
JIS ISO 2
JIS ISO 2
JIS ISO 2
JIS ISO 2
ПРИМЕЧАНИЕ: Для закрепления в патронах без компенсации.
