WIDIA - Новинки Фрезерование Резьбонарезание Оснастка 2017
для заказа - zakaz@widiahanita.ru

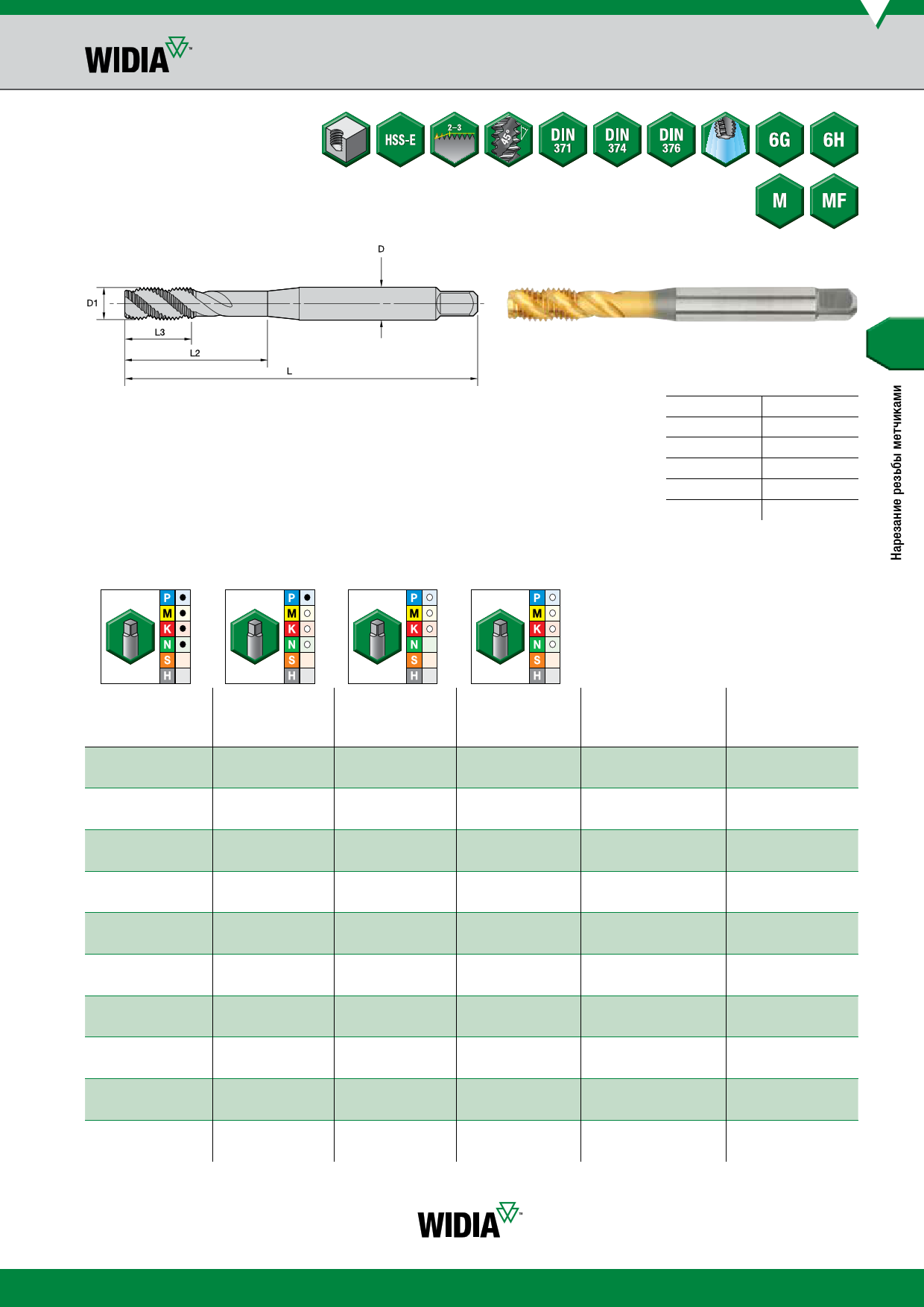

Универсальные метчики VariTap
Метчики из быстрорежущей стали HSS-E со спиральными канавками • Глухие отверстия
•WP42EG, TiCN
•WU41EG, TiN
•WP49EG, оксидированная
поверхность
•WU40EG, полированная
поверхность
nnVT-SFT • Форма C • M/MF • Хвостовики по DIN 371, 374 и 376
Точность изготовления хвостовика
D допуск h9
1–3 +0, -0,025
>3–6 +0, -0,030
>6–10
+0, -0,036
>10–18
+0, -0,043
>18–30
+0, -0,052
v лучший выбор
j альтернативный выбор
СплWавP4W2PE4G2EG
TiCN
СплWавU4W1UE4G1EG
TiN
СплWавP4W9PE4G9EG
оксидированная
СплWавU4W0UE4G0EG
полированная
поверхность
поверхность
номер заказа номер по каталогу номер заказа номер по каталогу номер заказа номер по каталогу номер заказа номер по каталогу
D1
метрические
размеры
L L3 L2 D
кол-во
канавок
тип класс
хвосто- точности
вика резьбы
5368703 VTSFT6506 5368702 VTSFT6506 5368704 VTSFT6506 5368705 VTSFT6506 M2 X 0,4 45 7 13 2,8 2 DIN 371 6H
–
– 5368706 VTSFT6507 –
M2 X 0,4 45 7 13 2,8 2 DIN 371 6G
– – 5368707 VTSFT6508 – M2,2 X 0,45 45 7 13 2,8 2 DIN 371 6H
– 5368708 VTSFT6509 5368709 VTSFT6509 5368720 VTSFT6509 M2,5 X 0,45 50 7 15 2,8 2 DIN 371 6H
– – 5368721 VTSFT6510 – M2,5 X 0,45 50 7 15 2,8 2 DIN 371 6G
– – 5402138 VTSFT6545 – M3 X 0,35 56 8 — 2,2 2 DIN 374 6H
–
– 5368726 VTSFT6512 –
M3 X 0,5 56 8 18 3,5 2 DIN 371 6G
– – 5402227 VTSFT6525 5402228 VTSFT6525 M3 X 0,5 56 8 — 2,2 2 DIN 376 6H
5368723 VTSFT6511 5368722 VTSFT6511 5368724 VTSFT6511 5368725 VTSFT6511 M3 X 0,5 56 8 18 3,5 2 DIN 371 6H
– 5368727 VTSFT6513 5368728 VTSFT6513 5368729 VTSFT6513 M3,5 X 0,6 56 9 20 4,0 2 DIN 371 6H
– – 5402139 VTSFT6546 5402180 VTSFT6546 M4 X 0,5 63 10 21 2,8 3 DIN 374 6H
–
– 5368734 VTSFT6515 –
M4 X 0,7 63 11 21 4,5 3 DIN 371 6G
– – 5402229 VTSFT6526 5402250 VTSFT6526 M4 X 0,7 63 10 21 2,8 3 DIN 376 6H
5368731 VTSFT6514 5368730 VTSFT6514 5368732 VTSFT6514 5368733 VTSFT6514 M4 X 0,7 63 11 21 4,5 3 DIN 371 6H
– – 5402181 VTSFT6547 5402182 VTSFT6547 M5 X 0,5 70 12 25 3,5 3 DIN 374 6H
–
– 5368739 VTSFT6517 –
M5 X 0,8 70 12 25 6,0 3 DIN 371 6G
– – 5402251 VTSFT6527 5402252 VTSFT6527 M5 X 0,8 70 12 25 3,5 3 DIN 376 6H
5368736 VTSFT6516 5368735 VTSFT6516 5368737 VTSFT6516 5368738 VTSFT6516 M5 X 0,8 70 12 25 6,0 3 DIN 371 6H
–
– 5402183 VTSFT6548 –
M6 X 0,5 80 12 30 4,5 3 DIN 374 6H
– – 5402185 VTSFT6549 5402184 VTSFT6549 M6 X 0,75 80 12 30 4,5 3 DIN 374 6H
(продолжение)
zakaz@widiahanita.ru
www.widiahanita.ru
D15
