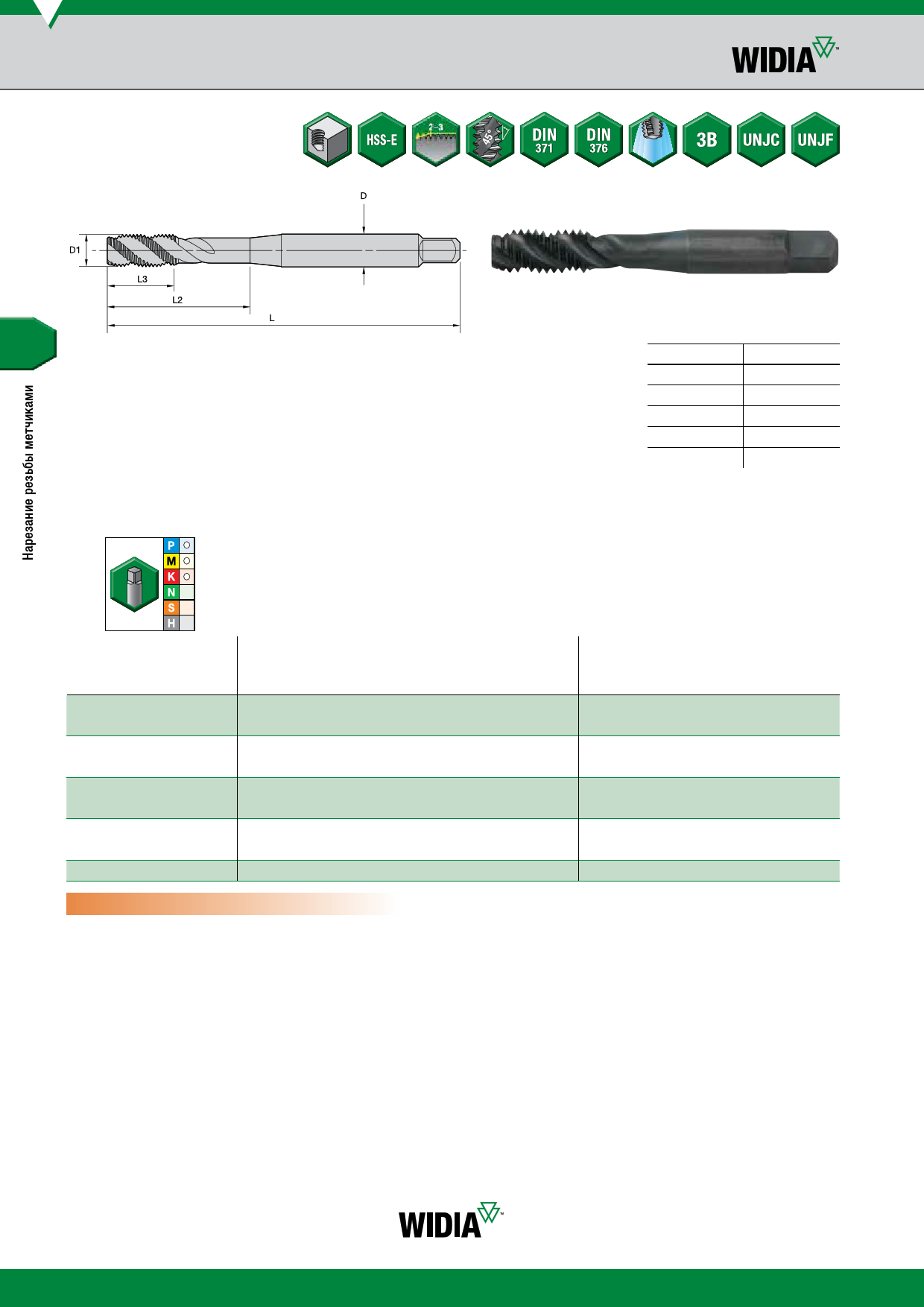

Универсальные метчики VariTap

Метчики из быстрорежущей стали HSS-E со спиральными канавками • Глухие отверстия

•WP49EG, оксидированная

поверхность

nnVT-SFT • Форма С • UNJC/UNJF • Хвостовики по DIN 371 и 376

Точность изготовления хвостовика

D допуск h9

1–3 +0, -0,025

>3–6 +0, -0,030

>6–10

+0, -0,036

>10–18

+0, -0,043

>18–30

+0, -0,052

v лучший выбор

j альтернативный выбор

СплWавPW49PE4G9EG

оксидированная

поверхность

номер заказа номер по каталогу

5387488 VTSFT6006

5387641 VTSFT6009

5387644 VTSFT6012

5387647 VTSFT6015

5387650 VTSFT6018

5387653 VTSFT6021

5387656 VTSFT6024

5387659 VTSFT6027

5387672 VTSFT6030

4 - 40

6- 32

8 - 32

10 - 32

1/4 - 28

5/16 - 24

3/8 - 24

7/16 - 20

1/2 - 20

метрические размеры

L L3 L2 D

56 8 18 3,5

56 9 20 4,0

63 11 21 4,5

70 12 25 6,0

80 15 30 7,0

90 15 35 8,0

100 19 39 10,0

100 18 41

8,0

110 23 40

9,0

ПРИМЕЧАНИЕ: Для закрепления в патронах без компенсации.

кол-во

канавок

тип

хвостовика

DIN 371

DIN 376

класс

точности

резьбы

D26
