Патроны с креплением KM4X63

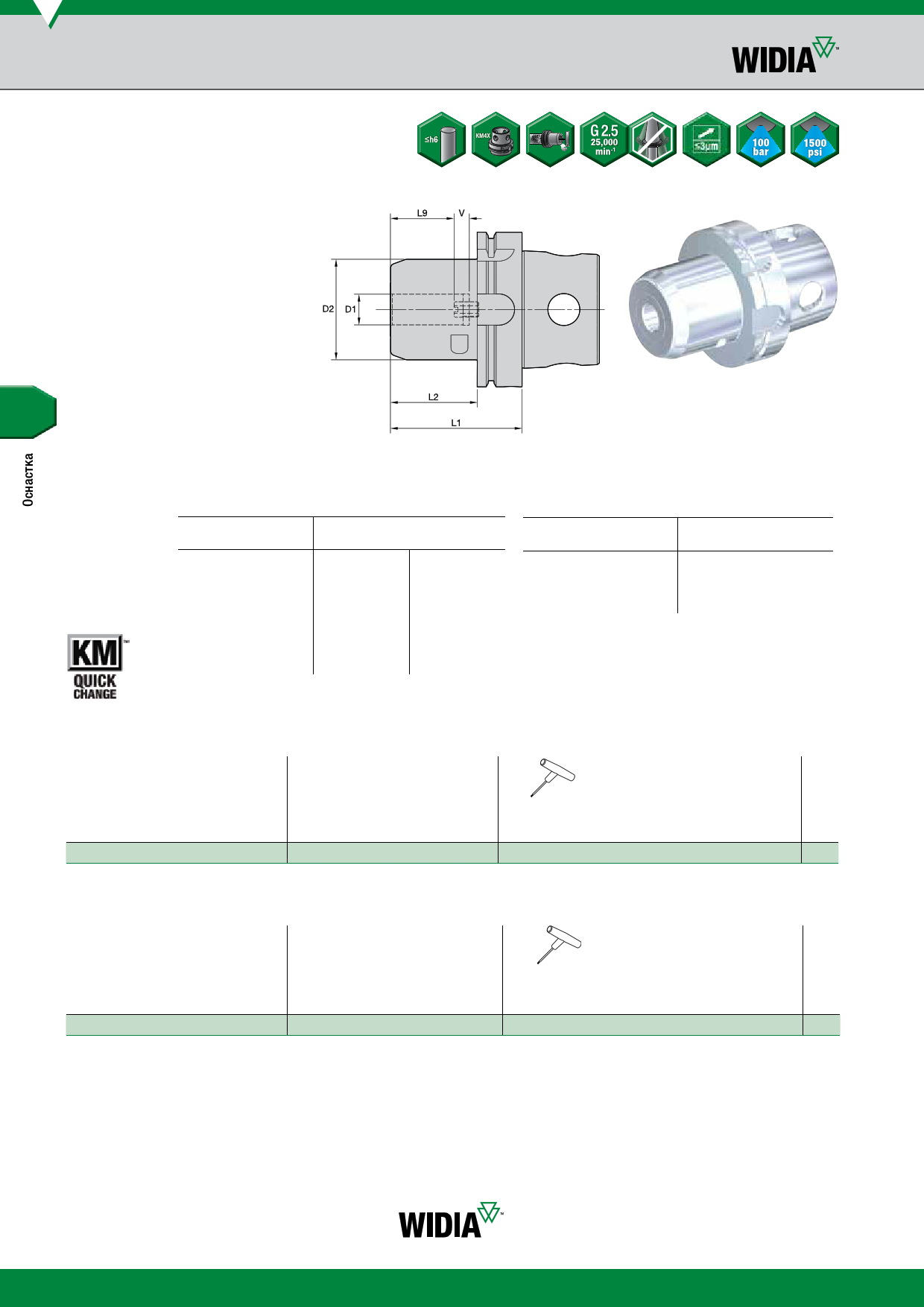

Гидравлический патрон с большим крутящим моментом HydroForce™ HT
L9: минимальная длина закрепления
V: максимальная длина регулировки
Требования к хвостовикам режущего инструмента
Метрическая система (стандарт ISO)
диаметр
3
4, 5, 6
7, 8, 9, 10
11, 12, 13, 14, 15, 16, 17, 18
19, 20, 22, 25
32
точность
h6 0,000/-0,006
h6 0,000/-0,008
h6 0,000/-0,009
h6 0,000/-0,011
h6 0,000/-0,013
h6 0,000/-0,016
Требования к хвостовикам режущего инструмента
Дюймовая система (стандарт производителя)
диаметр
1/8, 3/16, 1/4, 5/16 & 3/8
7/16, 1/2, 9/16, 5/8, & 11/16
3/4, 13/16, 7/8, 1, & 1-1/4
точность
.0000/-.0004
.0000/-.0004
.0000/-.0005
nnHCTHT • Метрическое исполнение • KM4X63
номер заказа номер по каталогу D1 D2 L1 L2 L9 V
5520990
KM4X63HCTHT20090M 20 52,5 90 64 41 10
ключ для
крепежного
винта
170.135
размер ключа
для крепежного
винта
5 мм
размер
упорного винта
5 мм
кг
1,63
nnHCTHT • Дюймовое исполнение • KM4X63
номер заказа номер по каталогу D1 D2 L1 L2 L9 V
5521071
KM4X63HCTHT075350 .750 2.067 3.500 2.478 1.618 .394
ключ для
крепежного
винта
170.135
размер ключа
для крепежного
винта
5 мм
размер
упорного винта фунт
5 мм 3.57
ПРИМЕЧАНИЕ: Н е затягивайте крепежный винт слишком сильно. Затягивайте вручную до появления сопротивления.
Техническая информация о гидравлических патронах приведена на стр. K60–K63 каталога WIDIA Tooling Systems A-09-02122.
Поставляется с упорным винтом.
Ключ для крепежного винта заказывается отдельно.
Переходные втулки заказываются отдельно; см. стр. Е22, Е23, Е26.
