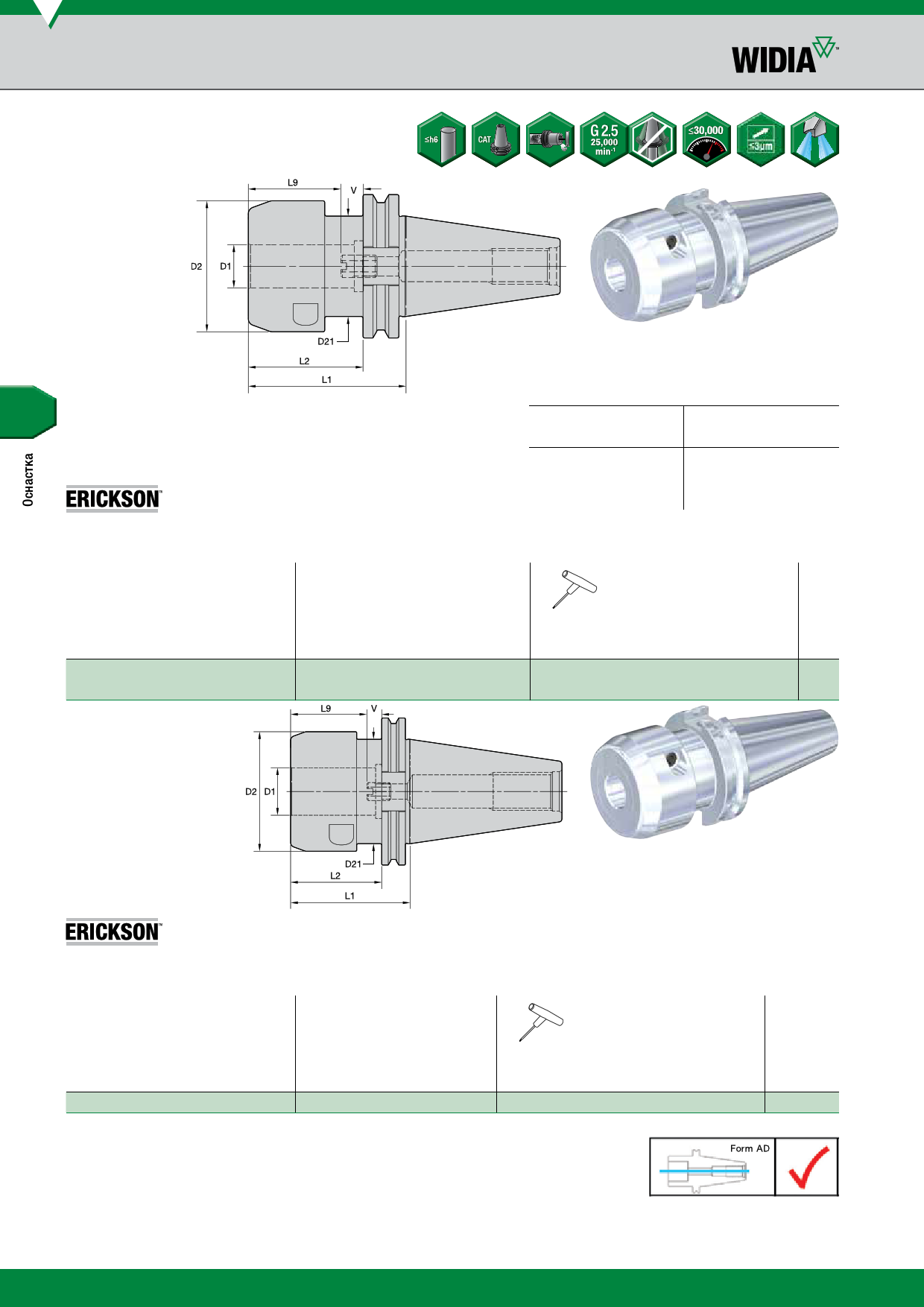

Патроны с креплением CV40 и CV50
Гидравлический патрон с большим крутящим моментом HydroForce™ HT
L9: минимальная длина закрепления
V: максимальная длина регулировки
nnHCTHT • Дюймовое исполнение • CV40
Требования к хвостовикам режущего инструмента
Дюймовая система (стандарт производителя)
диаметр
1/8, 3/16, 1/4, 5/16 & 3/8
7/16, 1/2, 9/16, 5/8, & 11/16
3/4, 13/16, 7/8, 1, & 1-1/4
точность
.0000/-.0004
.0000/-.0004
.0000/-.0005
номер заказа
5521075
5647194
номер по каталогу
CV40HCTHT075275
CV40HCTHT125400
D1 D2 D21 L1 L2 L9 V
3/4 2.283 — 2.750 2.000 1.618 .394
1 1/4 2.559 3.150 4.000 1.575 2.012 .394
ключ для
крепежного
винта
170.135
170.136
размер ключа
для крепежного размер
винта
упорного винта
5 мм 5 мм
6 мм 6 мм
фунт
3.41
5.59
L9: минимальная длина закрепления
V: максимальная длина регулировки
nnHCTHT • Дюймовое исполнение • CV50
номер заказа
5521076
номер по каталогу
CV50HCTHT125315
D1 D2 L1 L2 L9 V
1 1/4 3.150 3.150 2.400 2.012 .394
ключ для
крепежного
винта
170.136
размер ключа
для крепежного размер
винта
упорного винта
6 мм 6 мм
ПРИМЕЧАНИЕ: Н е затягивайте крепежный винт слишком сильно. Затягивайте вручную до появления сопротивления.
Техническая информация о гидравлических патронах приведена на стр. K60–K63
каталога WIDIA Tooling Systems A-09-02122.
Поставляется с упорным винтом.
Ключ для крепежного винта заказывается отдельно.
Переходные втулки заказываются отдельно; см. стр. Е22, Е23, Е26.
Информация о штревелях представлена на стр. J33–J38 каталога WIDIA Tooling Systems A-09-02122.
