Втулки

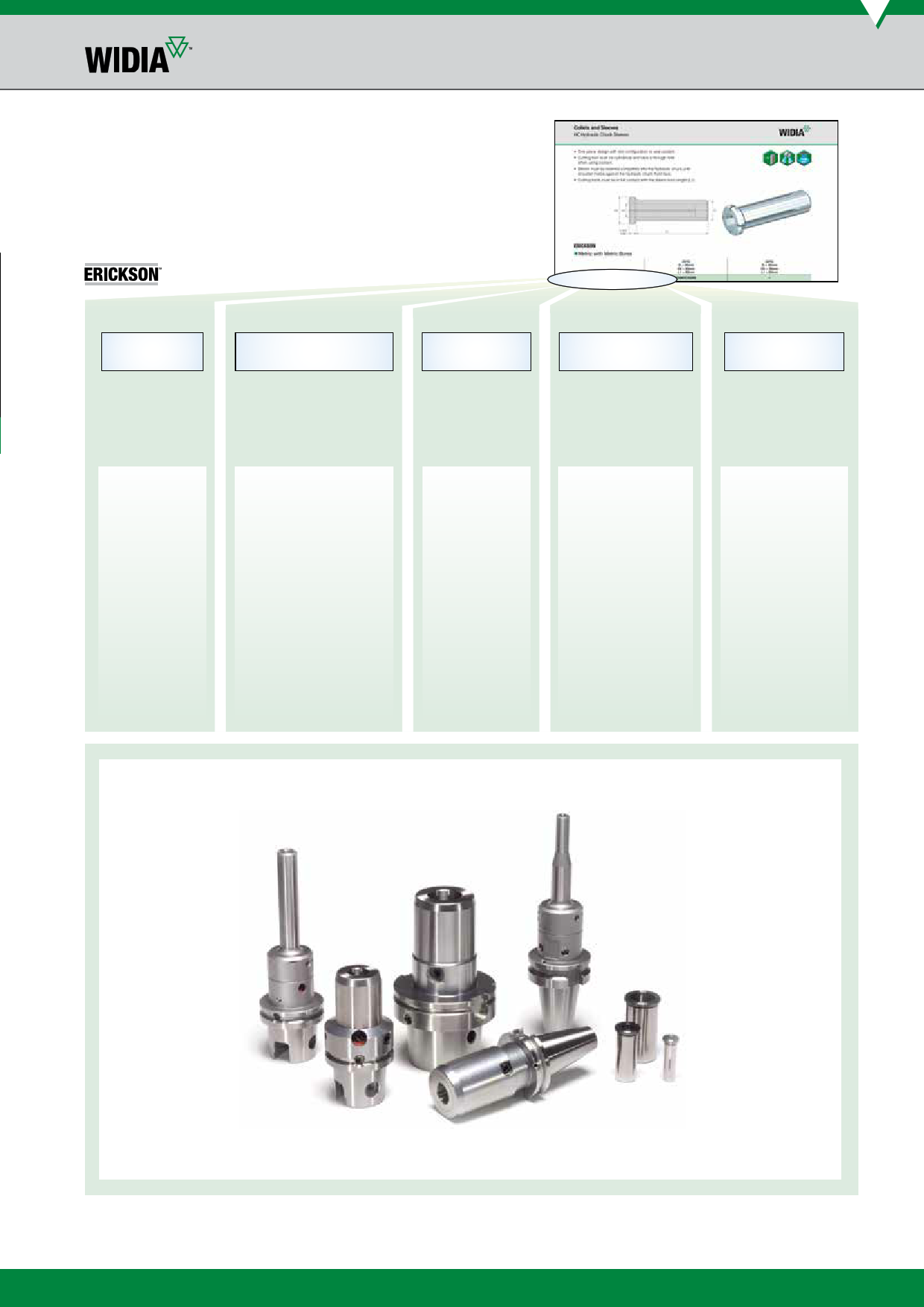

Система обозначения втулок для гидравлических патронов
Что означают номера по каталогу?
Каждый символ в номере по каталогу отражает характерные
особенности данного изделия. Используйте данные
информационные столбцы для идентификации
символов в коде обозначения инструмента.
20MHC160M
20
Наружный
диаметр
втулки
12 = 12мм
20 = 20мм
32 = 32мм
50 = 1/2"
75 = 3/4"
12 = 1-1/4"
M
Обоначение
системы
M = Наружный диаметр
втулки представлен в
метрической системе
HC
Тип
втулки
160
Размер
отверстия
втулки
HC = Для гидрав-
лических
патронов
метрич. система (xx.x)
001 = 1мм
016 = 16мм
025 = 25мм
дюйм. система (x.xxx)
0125 = 1/8"
0500 = 1/2"
1000 = 1"
M
Обозначение
системы
M=
Метрическая система
(пусто) =
Дюймовая система
