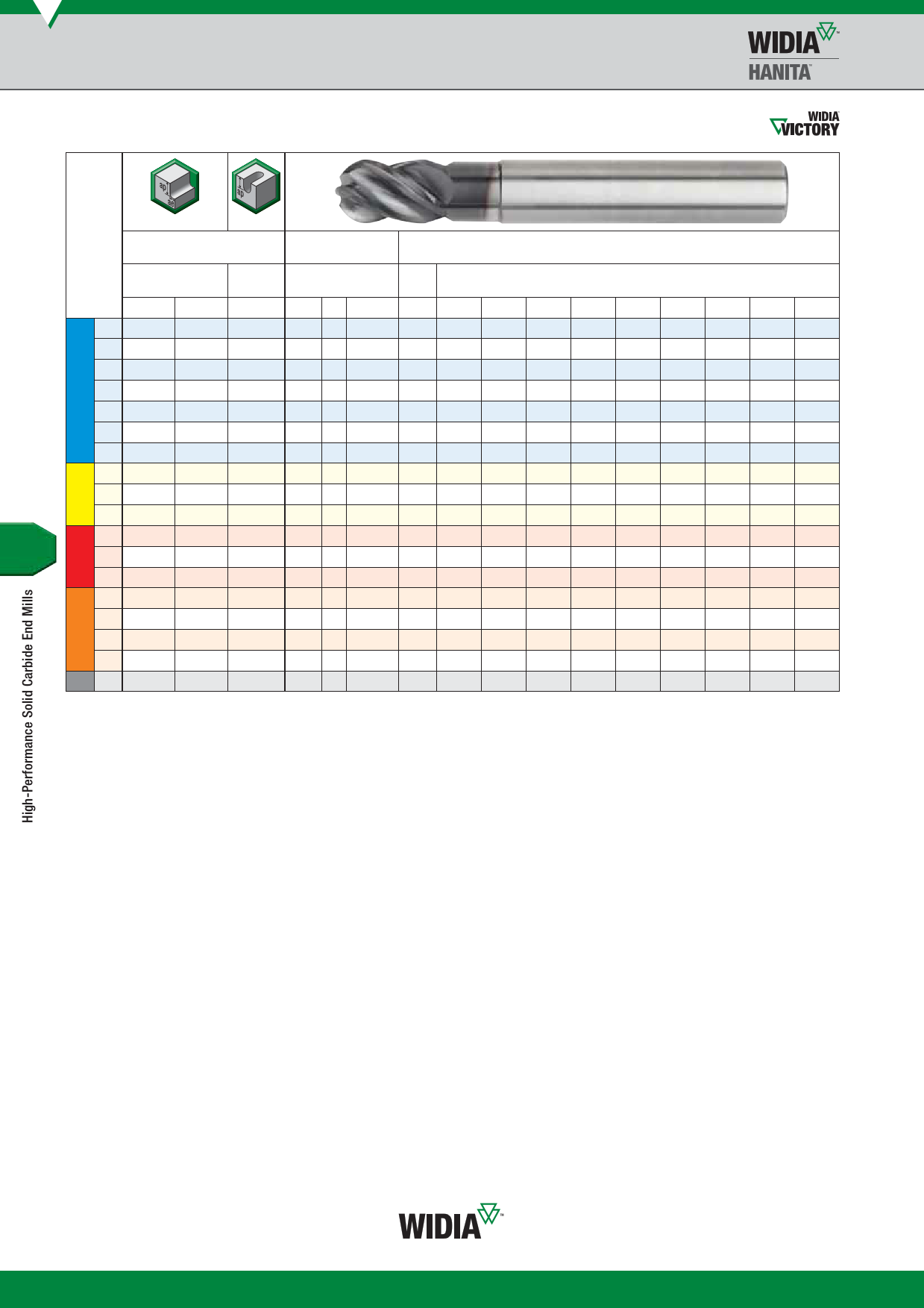

High-Performance Solid Carbide End Mills • VariMill™
Application Data • Series 47N0 • With Neck • VariMill I™ • Victory™ Grades
Series 47N0 • With Neck • VariMill • Victory Grades
Side Milling (A)
and Slotting (B)
WP15PE
Recommended feed per tooth (fz = mm/th) for side milling (A).
For slotting (B), reduce fz by 20%.
Material
Group
A
ap ae
B
Cutting Speed — vc
m/min
D1 — Diameter
ap min
max mm 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0
0 1,25 x D 0,5 x D 1 x D 150 – 200
fz 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108
1 1,25 x D 0,5 x D 1 x D 150 – 200
fz 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108
2 1,25 x D 0,5 x D 1 x D 140 – 190
fz 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108
P 3 1,25 x D 0,5 x D 1 x D 120 – 160
fz 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095
4 1,25 x D 0,5 x D 0,75 x D 90 – 150
fz 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,083
5 1,25 x D 0,5 x D 1 x D
60 – 100
fz 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076
6 1,25 x D 0,5 x D 0,75 x D 50 –
75
fz 0,020 0,025 0,034 0,040 0,047 0,052 0,057 0,061
1 1,25 x D 0,5 x D 1 x D
90 – 115
fz 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095
M 2 1,25 x D 0,5 x D 1 x D
60 –
80
fz 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076
3 1,25 x D 0,5 x D 1 x D
60 –
70
fz 0,020 0,025 0,034 0,040 0,047 0,052 0,057 0,061
1 1,25 x D 0,5 x D 1 x D 120 – 150
fz 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108
K 2 1,25 x D 0,5 x D 1 x D 110 – 140
fz 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095
3 1,25 x D 0,5 x D 1 x D 110 – 130
fz 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076
1 1 x D 0,3 x D 0,3 x D 50 –
90
fz 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095
2 1 x D 0,3 x D 0,3 x D
S
3 1,25 x D 0,5 x D 1 x D
25 –
60 –
40
80
fz 0,016 0,019 0,026 0,032 0,037 0,042 0,046 0,050
fz 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076
4 1,25 x D 0,5 x D 1 x D
50 –
60
fz 0,021 0,026 0,037 0,045 0,052 0,058 0,064 0,069
H 1 1,25 x D 0,5 x D 0,75 x D 80 – 140
fz 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,083
NOTE: Lower value of cutting speed is used for high stock removal applications or for higher hardness (machinability) within group.
Higher value of cutting speed is used for nishing applications or for lower hardness (machinability) within group.
Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on >12mm diameters.
20,0
0,114
0,114
0,114
0,101
0,088
0,081
0,065
0,101
0,081
0,065
0,114
0,101
0,081
0,101
0,054
0,081
0,074
0,088
