Series 49H6
для размещения заказа - zakaz@widiahanita.ru

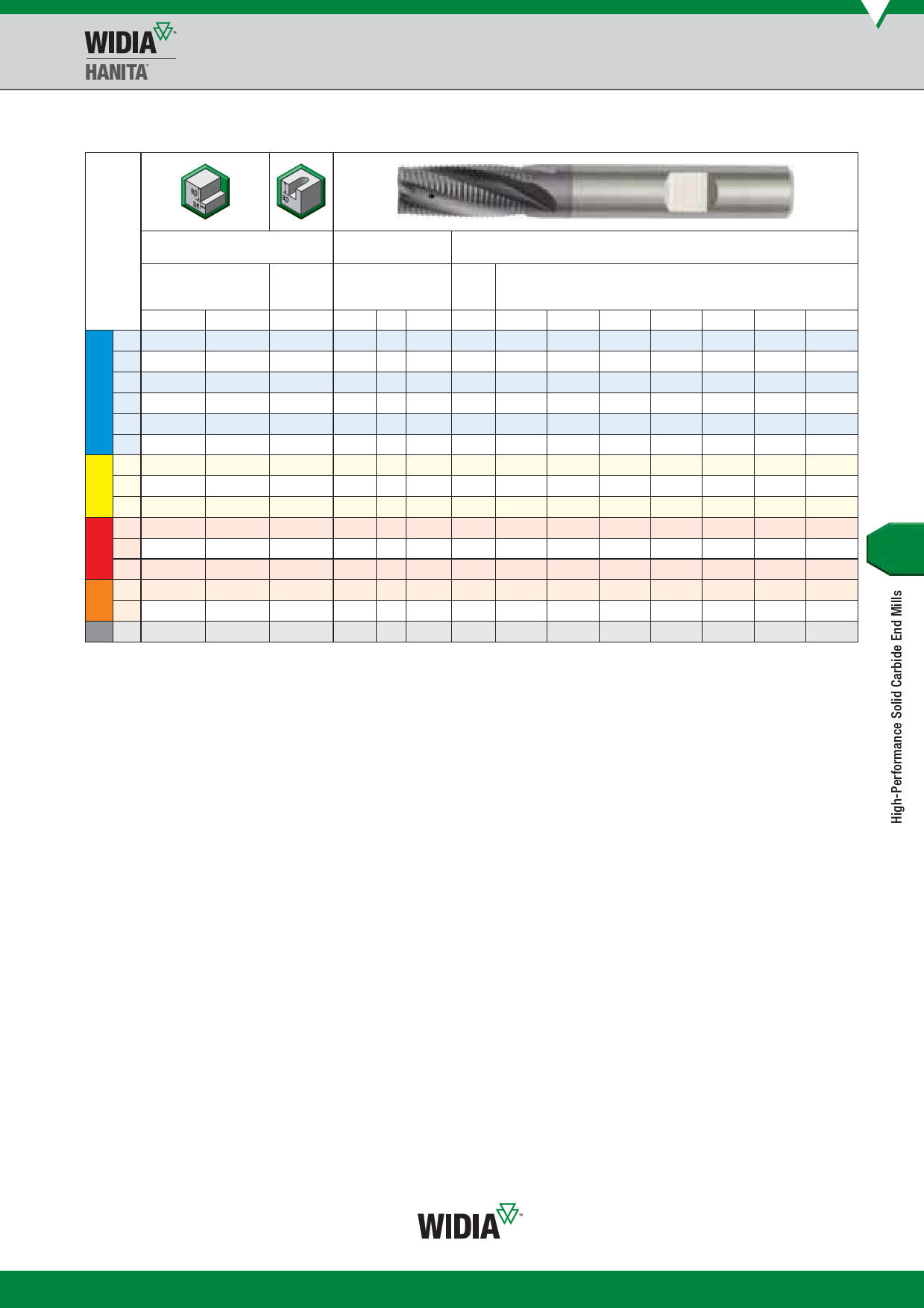

High-Performance Solid Carbide End Mills • Roughing
Application Data • Series 49H6
Side Milling (A)
and Slotting (B)
TiAlN
Recommended feed per tooth (fz = mm/th) for side milling (A).
For slotting (B), reduce fz by 20%.
Material
Group
A
ap ae
Cutting Speed —
B vc
m/min
D1 — Diameter
ap min
max mm
8,0
10,0 12,0 14,0 16,0 18,0 20,0
0 1,5 x D
0,5 x D
1xD
150 – 200
fz 0,048 0,058 0,066 0,074 0,081 0,086 0,091
1 1,5 x D
0,5 x D
1xD
150 – 200
fz 0,048 0,058 0,066 0,074 0,081 0,086 0,091
2 1,5 x D
0,5 x D
1xD
140 – 190
fz 0,048 0,058 0,066 0,074 0,081 0,086 0,091
P
3 1,0 x D 0,4 x D 0,75 x D 120 – 160 fz 0,040 0,048 0,056 0,063 0,070 0,076 0,081
4 1,0 x D 0,3 x D 0,5 x D 90 – 150 fz 0,036 0,043 0,050 0,056 0,061 0,066 0,070
5 1,0 x D 0,4 x D 0,75 x D 60 – 100 fz 0,032 0,039 0,045 0,051 0,056 0,060 0,065
1 1,0 x D 0,4 x D 0,75 x D 90 – 115 fz 0,040 0,048 0,056 0,063 0,070 0,076 0,081
M 2 1,0 x D
0,4 x D 0,75 x D
60 –
80
fz 0,032 0,039 0,045 0,051 0,056 0,060 0,065
3 1,0 x D
0,4 x D 0,75 x D
60 –
70
fz 0,027 0,032 0,037 0,042 0,046 0,049 0,052
1 1,5 x D
0,5 x D
1xD
120 – 150
fz 0,048 0,058 0,066 0,074 0,081 0,086 0,091
K 2 1,5 x D
0,4 x D
1xD
110 – 140
fz 0,040 0,048 0,056 0,063 0,070 0,076 0,081
3 1,5 x D
0,4 x D
1xD
110 – 130
fz 0,032 0,039 0,045 0,051 0,056 0,060 0,065
1
S
3
1,5 x D
1,5 x D
0,5 x D 0,75 x D 50 – 90
0,5 x D 0,75 x D 60 – 80
fz 0,040 0,048 0,056 0,063 0,070 0,076 0,081
fz 0,032 0,039 0,045 0,051 0,056 0,060 0,065
H 1 1,0 x D 0,3 x D 0,5 x D 80 – 140 fz 0,036 0,043 0,050 0,056 0,061 0,066 0,070
NOTE: Lower value of cutting speed is used for high stock removal applications or for higher hardness (machinability) within group.
Higher value of cutting speed is used for nishing applications or for lower hardness (machinability) within group.
Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on >12mm diameters.
