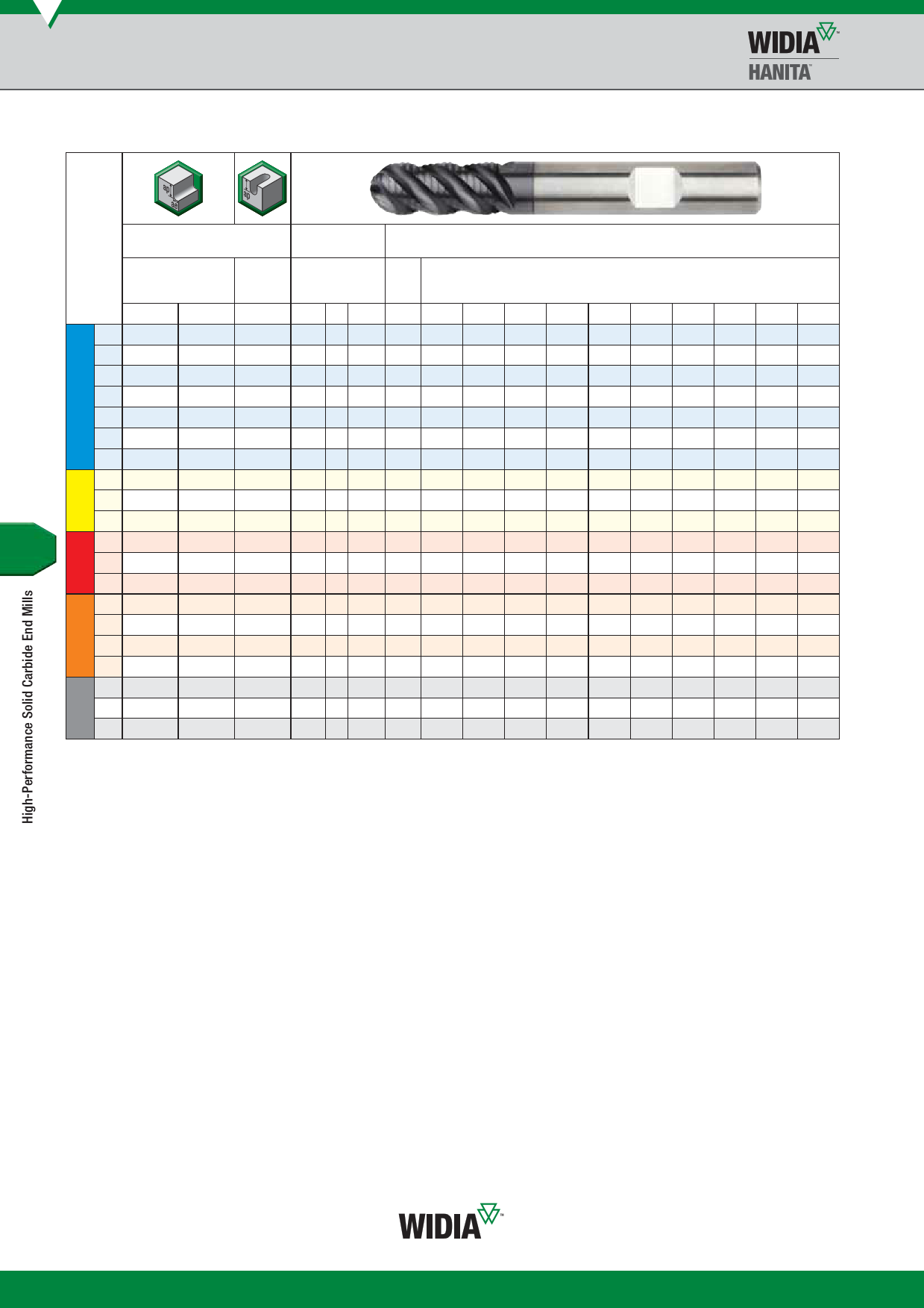

High-Performance Solid Carbide End Mills • Roughing
Application Data • Series 4969
Series 4969
Side Milling (A)
and Slotting (B)
TiAlN
Recommended feed per tooth (fz = mm/th) for side milling (A).
For slotting (B), reduce fz by 20%.
Material
Group
A
ap ae
Cutting Speed
B — vc
m/min
D1 — Diameter
ap min
max mm 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0
0 1,5 x D 0,5 x D 1 x D 150 – 200 fz 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,107 0,114
1 1,5 x D 0,5 x D 1 x D 150 – 200 fz 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,107 0,114
2 1,5 x D 0,5 x D 1 x D 140 – 190 fz 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,107 0,114
P 3 1,5 x D 0,4 x D 0,75 x D 120 – 160 fz 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,094 0,101
4 1,5 x D 0,3 x D 0,3 x D 90 – 150 fz 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,082 0,088
5 1,5 x D 0,4 x D 0,75 x D 60 – 100 fz 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,075 0,081
6 1,5 x D 0,3 x D 0,3 x D 50 – 75 fz 0,020 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065
1 1,5 x D 0,4 x D 0,75 x D 80 – 100 fz 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,094 0,101
M 2 1,5 x D 0,4 x D 0,75 x D 60 – 80 fz 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,075 0,081
3 1,5 x D 0,4 x D 0,75 x D 60 – 80 fz 0,020 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065
1 1,5 x D 0,5 x D 1 x D 120 – 160 fz 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,107 0,114
K 2 1,5 x D 0,4 x D 1 x D 110 – 140 fz 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,094 0,101
3 1,5 x D 0,4 x D 1 x D 100 – 130 fz 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,075 0,081
1 1,5 x D 0,4 x D 0,75 x D 50 – 90 fz 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,094 0,101
2
S
3
1,5 x D
1,5 x D
0,3 x D 0,3 x D 25 – 40
0,4 x D 0,75 x D 60 – 80
fz 0,016 0,019 0,026 0,032 0,037 0,042 0,046 0,050 0,054
fz 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,075 0,081
4 1,5 x D 0,3 x D 0,75 x D 50 – 60 fz 0,021 0,026 0,037 0,045 0,052 0,058 0,064 0,069 0,074
1 1,5 x D 0,3 x D 0,3 x D 80 – 140 fz 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,082 0,088
H 2 1,5 x D 0,2 x D 0,2 x D 70 – 120 fz 0,020 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065
3 1,5 x D 0,2 x D 0,2 x D 60 – 90 fz 0,016 0,019 0,026 0,032 0,037 0,042 0,046 0,050 0,054
NOTE: Lower value of cutting speed is used for high stock removal applications or for higher hardness (machinability) within group.
Higher value of cutting speed is used for nishing applications or for lower hardness (machinability) within group.
Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on >12mm diameters.
25,0
0,124
0,124
0,124
0,114
0,098
0,091
0,071
0,114
0,091
0,071
0,124
0,114
0,091
0,114
0,061
0,091
0,084
0,098
0,071
0,061
O76
