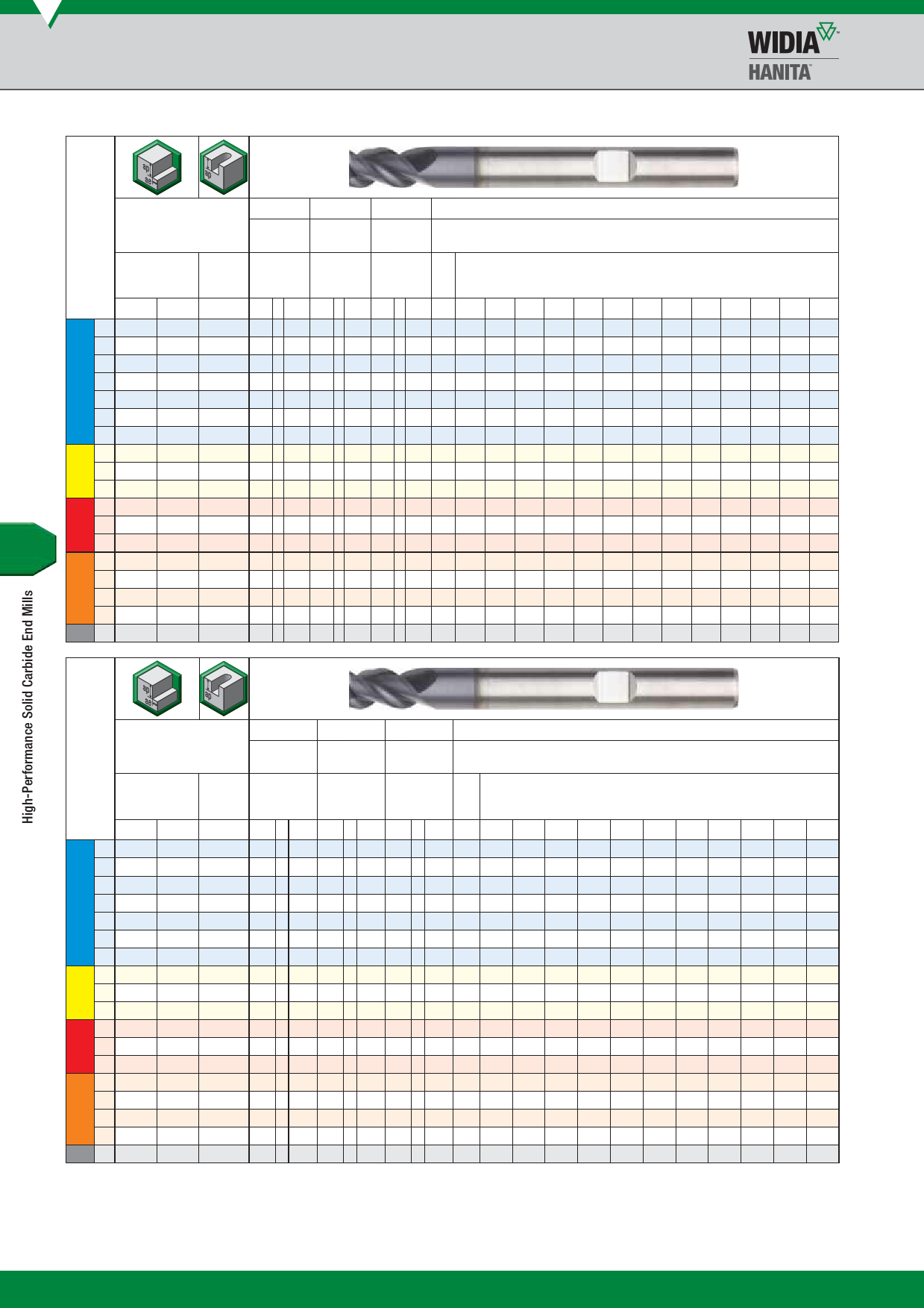

High-Performance Solid Carbide End Mills • Finishing
Application Data • Series 022801 022804 322801 322804 422801 022806 022802
322806 322802 422802
Series 022801 022804 322801 322804 422801 022806 022802 322806 322802 422802
Side Milling (A)
and Slotting (B)
K30F K30F-TICN K30F-DCF
uncoated TiCN
TiAlN
Recommended feed per tooth (fz = mm/th) for side milling (A).
For slotting (B), reduce fz by 20%.
Material
Group
A
ap ae
Cutting Cutting Cutting
B Speed — vcSpeed — vc Speed — vc
m/min m/min m/min
D1 — Diameter
ap min max min max min max mm 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 12,0 16,0 18,0 20,0
0 0,75 x D 0,4 x D 0,5 x D 60 – 80 120 – 160 150 – 200 fz 0,011 0,017 0,023 0,029 0,035 0,041 0,048 0,053 0,058 0,066 0,081 0,086 0,091
1 0,75 x D 0,4 x D 0,5 x D 60 – 80 120 – 160 150 – 200 fz 0,011 0,017 0,023 0,029 0,035 0,041 0,048 0,053 0,058 0,066 0,081 0,086 0,091
2 0,75 x D 0,4 x D 0,5 x D 56 – 76 112 – 152 140 – 190 fz 0,011 0,017 0,023 0,029 0,035 0,041 0,048 0,053 0,058 0,066 0,081 0,086 0,091
P 3 0,75 x D 0,4 x D 0,5 x D 48 – 64 96 – 128 120 – 160 fz 0,009 0,014 0,019 0,024 0,029 0,034 0,040 0,044 0,048 0,056 0,070 0,076 0,081
4 0,75 x D 0,4 x D 0,3 x D – – – 72 – 120 90 – 150 fz 0,008 0,013 0,017 0,022 0,026 0,031 0,036 0,040 0,043 0,050 0,061 0,066 0,070
5 0,75 x D 0,4 x D 0,5 x D – – – 48 – 80 60 – 100 fz 0,008 0,011 0,015 0,019 0,024 0,028 0,032 0,035 0,039 0,045 0,056 0,060 0,065
6 0,75 x D 0,4 x D 0,3 x D – – – 40 – 60 50 – 75 fz 0,006 0,010 0,013 0,016 0,020 0,023 0,027 0,030 0,032 0,037 0,046 0,049 0,052
1 0,7 x D 0,4 x D 0,5 x D 36 – 46 72 – 92 90 – 115 fz 0,009 0,014 0,019 0,024 0,029 0,034 0,040 0,044 0,048 0,056 0,070 0,076 0,081
M 2 0,75 x D 0,4 x D 0,5 x D – – – 48 – 64 60 – 80 fz 0,008 0,011 0,015 0,019 0,024 0,028 0,032 0,035 0,039 0,045 0,056 0,060 0,065
3 0,75 x D 0,4 x D 0,5 x D – – – 48 – 56 60 – 70 fz 0,006 0,010 0,013 0,016 0,020 0,023 0,027 0,030 0,032 0,037 0,046 0,049 0,052
1 0,75 x D 0,4 x D 0,5 x D 48 – 60 96 – 120 120 – 150 fz 0,011 0,017 0,023 0,029 0,035 0,041 0,048 0,053 0,058 0,066 0,081 0,086 0,091
K 2 0,75 x D 0,4 x D 0,5 x D – – – 88 – 112 110 – 140 fz 0,009 0,014 0,019 0,024 0,029 0,034 0,040 0,044 0,048 0,056 0,070 0,076 0,081
3 0,75 x D 0,4 x D 0,5 x D – – – 88 – 104 110 – 130 fz 0,008 0,011 0,015 0,019 0,024 0,028 0,032 0,035 0,039 0,045 0,056 0,060 0,065
1 0,75 x D 0,4 x D 0,3 x D – – – 40 – 72 50 – 90 fz 0,009 0,014 0,019 0,024 0,029 0,034 0,040 0,044 0,048 0,056 0,070 0,076 0,081
2 0,75 x D 0,4 x D 0,3 x D – – – 20 – 32 25 – 40 fz 0,005 0,008 0,010 0,013 0,016 0,018 0,021 0,023 0,026 0,030 0,037 0,040 0,043
S
3 0,75 x D 0,4 x D 0,3 x D – – – 48 – 64 60 – 80 fz 0,008 0,011 0,015 0,019 0,024 0,028 0,032 0,035 0,039 0,045 0,056 0,060 0,065
4 0,75 x D 0,4 x D 0,5 x D – – – 40 – 48 50 – 60 fz 0,006 0,009 0,013 0,016 0,021 0,025 0,029 0,033 0,036 0,041 0,051 0,056 0,059
H 1 0,75 x D 0,4 x D 0,3 x D – – – 64 – 112 80 – 140 fz 0,008 0,013 0,017 0,022 0,026 0,031 0,036 0,040 0,043 0,050 0,061 0,066 0,070
Side Milling (A)
and Slotting (B)
K30F K30F-TICN K30F-DCF
uncoated
TiCN
TiAlN
Recommended feed per tooth (fz = mm/th) for side milling (A).
For slotting (B), reduce fz by 20%.
Material
Group
A
ap ae
Cutting
Cutting
Cutting
B Speed — vc Speed — vc Speed — vc
m/min
m/min
m/min
D1 — Diameter
ap min max min max min max mm 2,0 3,0 4,0 5,0 6,0 8,0 10,0 12,0 16,0 18,0 20,0
0 1,5 x D 0,3 x D 0,5 x D 60 – 80 120 – 160 150 – 200 fz 0,011 0,017 0,023 0,029 0,035 0,048 0,058 0,066 0,081 0,086 0,091
1 1,5 x D 0,3 x D 0,5 x D 60 – 80 120 – 160 150 – 200 fz 0,011 0,017 0,023 0,029 0,035 0,048 0,058 0,066 0,081 0,086 0,091
2 1,5 x D 0,3 x D 0,5 x D 56 – 76 112 – 152 140 – 190 fz 0,011 0,017 0,023 0,029 0,035 0,048 0,058 0,066 0,081 0,086 0,091
P 3 1,5 x D 0,3 x D 0,5 x D 48 – 64 96 – 128 120 – 160 fz 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081
4 1,5 x D 0,3 x D 0,3 x D – – – 72 – 120 90 – 150 fz 0,008 0,013 0,017 0,022 0,026 0,036 0,043 0,050 0,061 0,066 0,070
5 1,5 x D 0,3 x D 0,5 x D – – – 48 – 80 60 – 100 fz 0,008 0,011 0,015 0,019 0,024 0,032 0,039 0,045 0,056 0,060 0,065
6 1,5 x D 0,3 x D 0,3 x D – – – 40 – 60 50 – 75 fz 0,006 0,010 0,013 0,016 0,020 0,027 0,032 0,037 0,046 0,049 0,052
1 1,5 x D 0,3 x D 0,5 x D 36 – 46 72 – 92 90 – 115 fz 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081
M 2 1,5 x D 0,3 x D 0,5 x D – – – 48 – 64 60 – 80 fz 0,008 0,011 0,015 0,019 0,024 0,032 0,039 0,045 0,056 0,060 0,065
3 1,5 x D 0,3 x D 0,5 x D – – – 48 – 56 60 – 70 fz 0,006 0,010 0,013 0,016 0,020 0,027 0,032 0,037 0,046 0,049 0,052
1 1,5 x D 0,3 x D 0,5 x D 48 – 60 96 – 120 120 – 150 fz 0,011 0,017 0,023 0,029 0,035 0,048 0,058 0,066 0,081 0,086 0,091
K 2 1,5 x D 0,3 x D 0,5 x D – – – 88 – 112 110 – 140 fz 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081
3 1,5 x D 0,3 x D 0,5 x D – – – 88 – 104 110 – 130 fz 0,008 0,011 0,015 0,019 0,024 0,032 0,039 0,045 0,056 0,060 0,065
1 1,5 x D 0,3 x D 0,3 x D – – – 40 – 72 50 – 90 fz 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081
2 1,5 x D 0,3 x D 0,3 x D – – – 20 – 32 25 – 40 fz 0,005 0,008 0,010 0,013 0,016 0,021 0,026 0,030 0,037 0,040 0,043
S
3 1,5 x D 0,3 x D 0,3 x D – – – 48 – 64 60 – 80 fz 0,008 0,011 0,015 0,019 0,024 0,032 0,039 0,045 0,056 0,060 0,065
4 1,5 x D 0,3 x D 0,5 x D – – – 40 – 48 50 – 60 fz 0,006 0,009 0,013 0,016 0,021 0,029 0,036 0,041 0,051 0,056 0,059
H 1 1,5 x D 0,3 x D 0,3 x D – – – 80 – 140 80 – 140 fz 0,008 0,013 0,017 0,022 0,026 0,036 0,043 0,050 0,061 0,066 0,070
NOTE: Lower value of cutting speed is used for high stock removal applications or for higher hardness (machinability) within group.
Higher value of cutting speed is used for nishing applications or for lower hardness (machinability) within group.
Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on >12mm diameters.
O104
