Indexable Drills
Application Data • Top Cut 4™
для размещения заказа - zakaz@widiahanita.ru

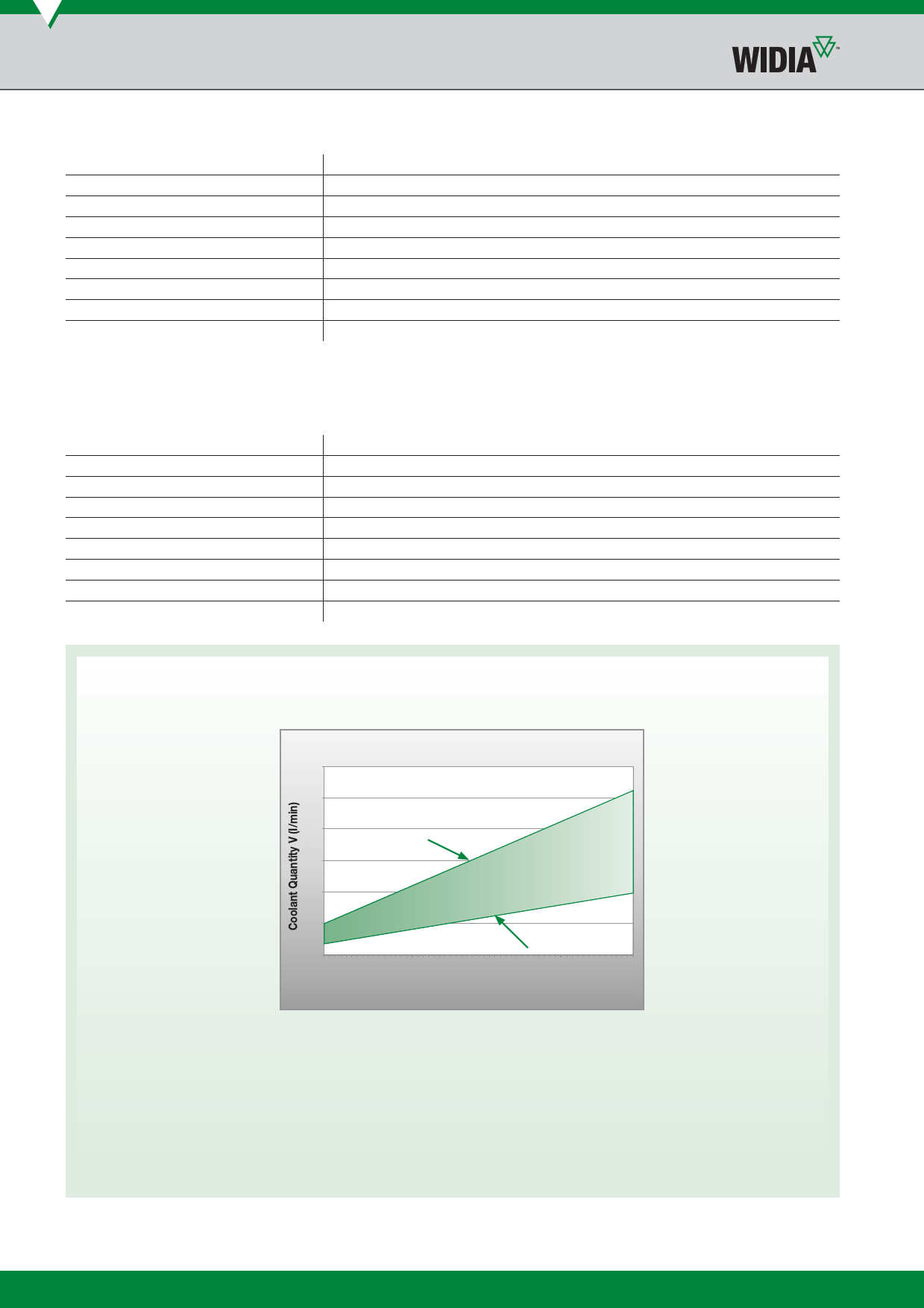

Top Cut 4 • Drill Depth • 2 x D/3 x D • Hole Tolerance Table
Insert size
A
B
C
D
E
F
G
H
Diameter Range (mm)
12,00–13,99
14,00–18,99
19,00–23,99
24,00–29,99
30,00–36,99
37,00–45,99
46,00–56,99
57,00–68,00
Hole Tolerance (mm)
+/- 0,20
+/- 0,20
+/- 0,20
+/- 0,20
+/- 0,20
+/- 0,25
+/- 0,25
+/- 0,28
Top Cut 4 • Drill Depth • 4 x D/5 x D • Hole Tolerance Table
Insert size
A
B
C
D
E
F
G
H
Diameter Range (mm)
12,00–13,99
14,00–18,99
19,00–23,99
24,00–29,99
30,00–36,99
37,00–45,99
46,00–56,99
57,00–68,00
Hole Tolerance (mm)
+/- 0,35
+/- 0,35
+/- 0,35
+/- 0,35
+/- 0,35
+/- 0,38
+/- 0,38
+/- 0,42
Coolant Requirement/Recommendation
Coolant Quantity Volume
vs Drill Diameter D1
120
100
80
Maximum
60
40
20
Minimum
0
12 16 20 24 28 32 36 40 44 48 52 56 60 64 68
Drill Diameter D1 (mm)
V36
