Small Hole Boring Bars

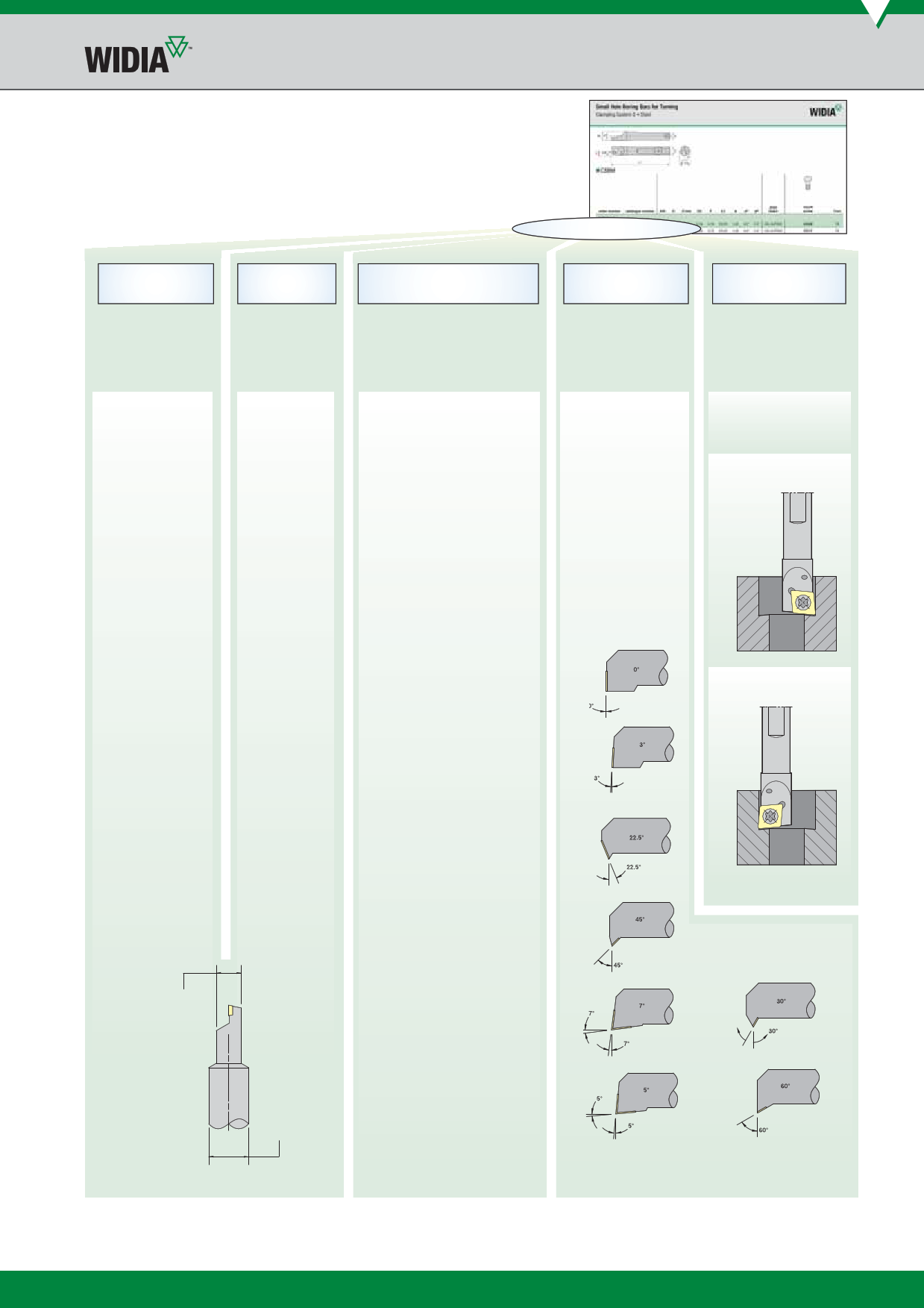

Catalogue Numbering System
By referencing this easy-to-use guide, you can
identify the correct product to meet your needs.
52
Head Diameter
shown as “D2”
10
Shank Diameter
shown as “D”
12
Length/Depth shown
as “L1/L4”
CSBM5210125R
5
Lead Angle*
R
Hand of Tool
Metric
7 = 6,60mm
8 = 8,18mm/8,20mm
10 = 9,78mm
13 = 12,70mm/
12,95mm
45 = 4,57mm
48 = 4,80mm
52 = 5,16mm
53 = 5,30mm
64 = 6,60mm
66 = 6,55mm/6,60mm
82 = 8,15mm
95 = 9,50mm
99 = 9,91mm
159 = 15,88mm
Metric
4 = 4,00mm
5 = 5,00mm
6 = 6,00mm
8 = 8,00mm
10 = 10,00mm
12 = 12,00mm
16 = 16,00mm
Head
Diameter
Bore Length for Step Bars
Thread Depth for Threading Bars
Overall Length for Straight
Shank Bars
Metric
12 = 12,70mm
19 = 19,05mm
22 = 22,23mm
25 = 25,40mm
32 = 31,75mm
38 = 38,10mm
48 = 47,63mm
51 = 50,80mm
63 = 63,50mm
64 = 64,00mm
76 = 76,00mm
79 = 79,38mm
100 = 100,58mm/
101,50mm/
101,60mm
102 = 101,60mm
127 = 127,00mm
152 = 152,00mm
152,40mm
178 = 177,80mm
179,90mm
203 = 203,20mm
254 = 254,00mm
0 = 90°
Used for
Threading/
Grooving Bars
3 = 3°
5 = 5°
7 = 7°
225 = 22.5
30 = 30°
45 = 45°
60 = 60°
R = Right hand
L = Left hand
Right-hand boring bar
R
Left-hand boring bar
L
Shank
Diameter
NOTE: Only shown on stepped-style bars.
*NOTE: Shown as “KRI” for metric bars.
