Quadralock™

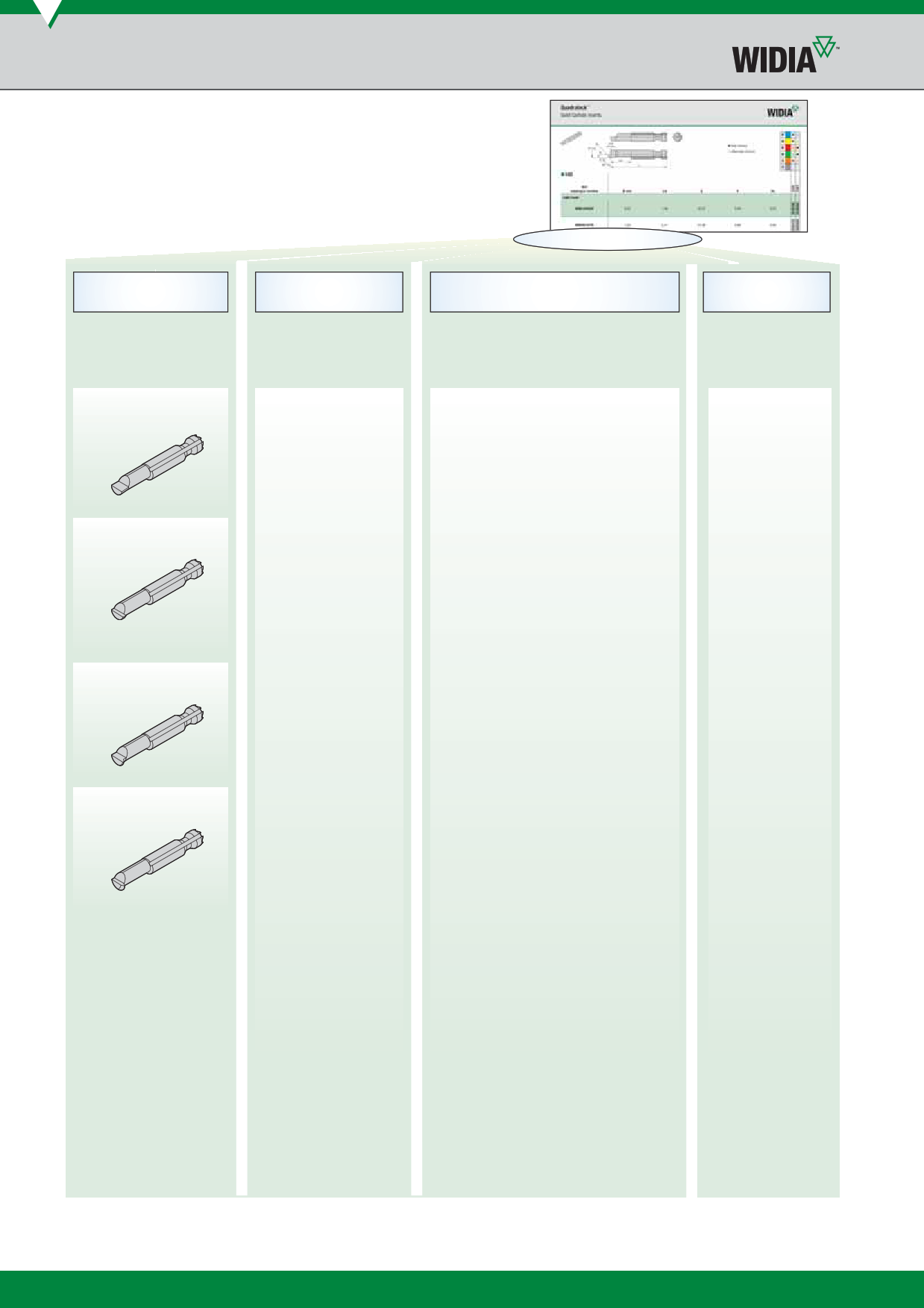

Catalogue Numbering System
для размещения заказа - zakaz@widiahanita.ru
Quadralock Boring Bar Insert
Identication System
MB
Insert Style
MB = Boring
MG = Grooving
MP = Profiling
125
Minimum Bore
shown as “D min”
Metric
010 =
030 =
062 =
094 =
125 =
156 =
0,25mm
0,76mm
1,58mm
2,39mm
3,18mm
3,96mm
(for MG and MT style only)
095 = 2,79mm
125 = 3,56mm
156 = 4,45mm
MT = Threading
MB125625R
625
Bore Depth, Groove Width,
Flat on Thread
shown as “L4, W”
Metric
Bore Depth
062 = 1,58mm
187 = 4,75mm
281 = 7,14mm
312 = 7,93mm
375 = 9,53mm
500 = 12,70mm
625 = 15,88mm
875 = 22,23mm
Groove Width
(for MG style only)
030 = 0,76mm
040 = 1,02mm
050 = 1,27mm
Thread
(for MT style only)
60F2 = 0,05mm
Flat on 60° thread
R
Hand
of Tool
R=
Right hand
L=
Left hand
D76
