HANITA - Каталог инструмента - фрезы, сверла - 2009
для размещения заказа - zakaz@widiahanita.ru

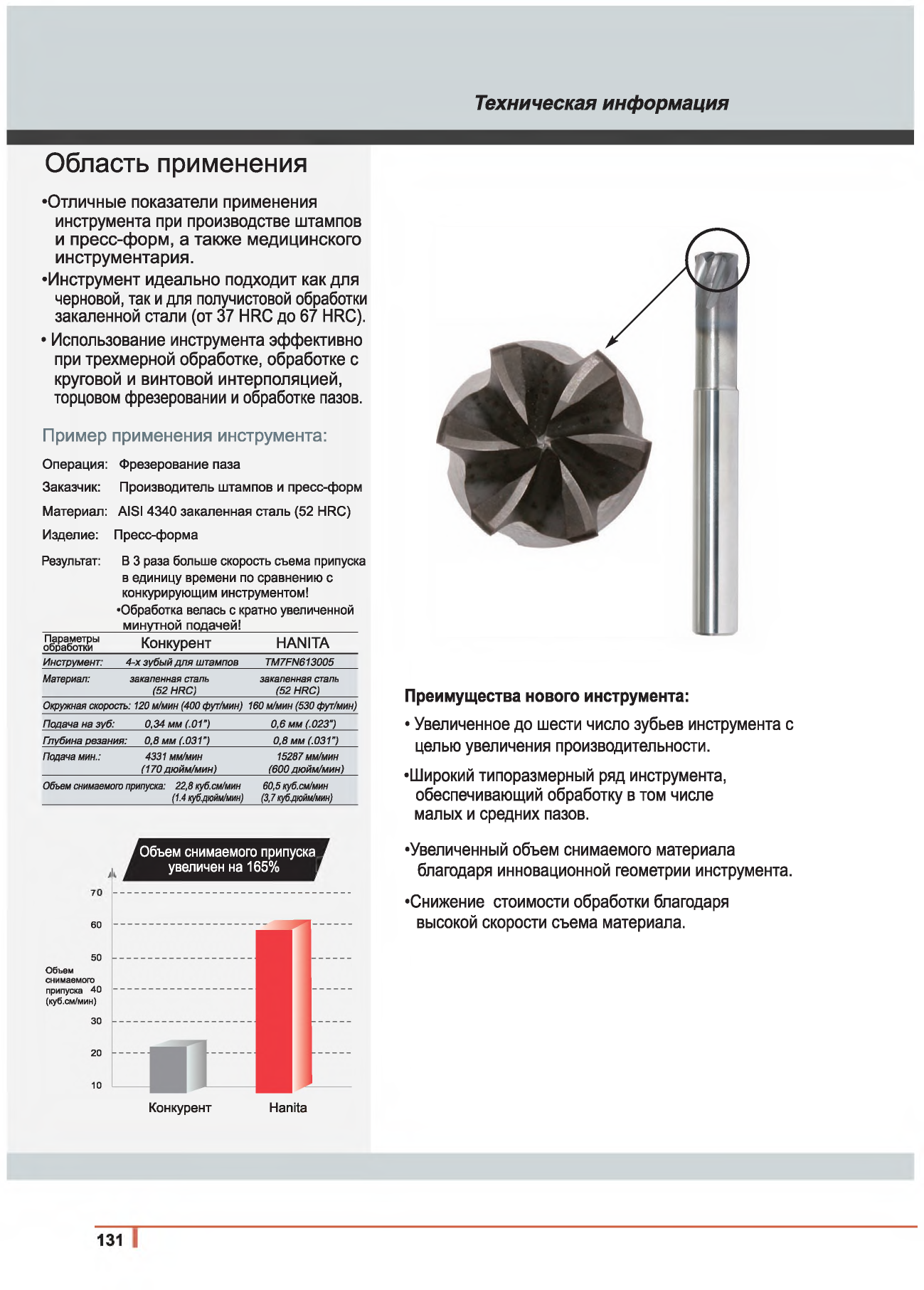

Техническая информация
Область применения
•Отличные показатели применения
инструмента при производстве штампов
и пресс-форм, а также медицинского
инструментария.
•Инструмент идеально подходит как для
черновой, так и для получистовой обработки
закаленной стали (от 37 HRC до 67 HRC).
• Использование инструмента эффективно
при трехмерной обработке, обработке с
круговой и винтовой интерполяцией,
торцовом фрезеровании и обработке пазов.
Пример применения инструмента:
Операция: Фрезерование паза
Заказчик: Производитель штампов и пресс-форм
Материал: AISI 4340 закаленная сталь (52 HRC)
Изделие: Пресс-форма
Результат:
В 3 раза больше скорость съема припуска
в единицу времени по сравнению с
конкурирующим инструментом!
•Обработка велась с кратно увеличенной
____________ минутной подачей!__________________
Параметры
обработки
Конкурент
HANITA
Инструмент: 4-х зубый для штампов
TM7FN613005
Материал:
закаленная сталь
(52 HRC)
закаленная сталь
(52 HRC)
Окружная скорость: 120 м/мин (400 фут/мин) 160 м/мин (530 фут/мин)
Подача на зуб:
0,34 мм (.01")
0,6 мм (.0231
Глубина резания:
Подача мин.:
0,8 мм (.031’)
4331 мм/мин
(170 дюйм/мин)
0,8 мм (.031")
15287 мм/мин
(600 дюйм/мин)
Объем снимаемого припуска: 22,8 куб.см/мин 60,5 куб.см/мин
(1.4кубдюйм/мин) (3,7кубдюйм/мин)
Объем снимаемого припуска
увеличен на 165%
Г
Преимущества нового инструмента:
• Увеличенное до шести число зубьев инструмента с
целью увеличения производительности.
•Широкий типоразмерный ряд инструмента,
обеспечивающий обработку в том числе
малых и средних пазов.
•Увеличенный объем снимаемого материала
благодаря инновационной геометрии инструмента.
•Снижение стоимости обработки благодаря
высокой скорости съема материала.
Конкурент
Hanita
