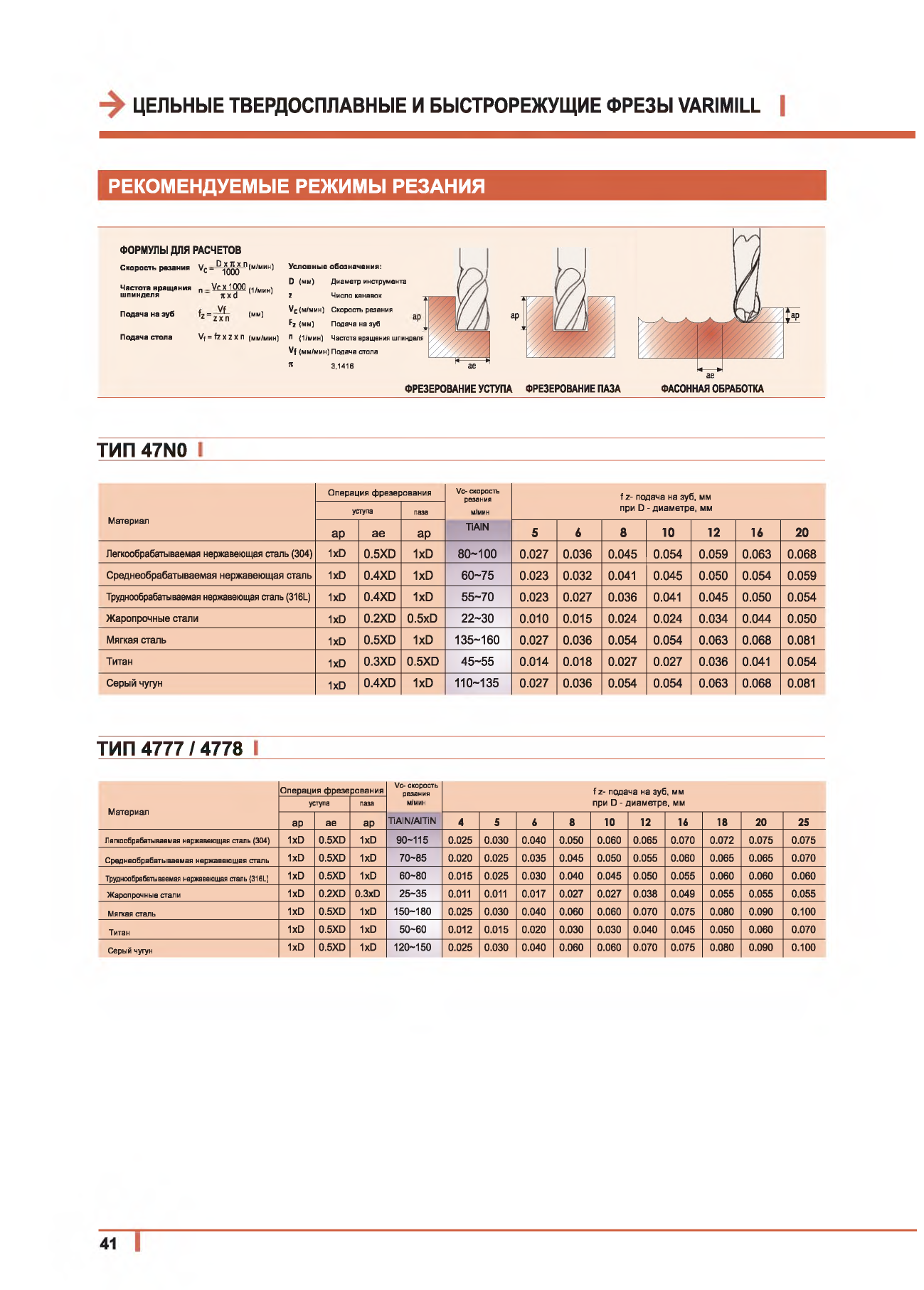

HANITA - Каталог инструмента - фрезы, сверла - 2009
для размещения заказа - zakaz@widiahanita.ru
ФОРМУЛЫ ДЛЯ РАСЧЕТОВ
Скорость резания w D x r c x n (м/мин)
v c - 1000
Частота вращения n
шпинделя
V e x 1 0 0 0 (1/мин)
itx d
Подача на зуб
(мм)
Подача стола
V f = f z x z x n (мм/мин)
Условные обозначения:
D (мм)
Диаметр инструмента
Z Число канавок
-щ
V c (m/ mhh) Скорость резания
Fz (мм)
Подача на зуб
^
п (1/мин) Частота вращения шпинделя
V f (мм/мин) Подача стола
п 3,1416
ФРЕЗЕРОВАНИЕ УСТУПА ФРЕЗЕРОВАНИЕ ПАЗА
ФАСОННАЯ ОБРАБОТКА
ТИП 47N0
Материал
Легкообрабатываемая нержавеющая сталь (304)
Среднеобрабатываемая нержавеющая сталь
Труднообрабатываемая нержавеющая сталь (316L)
Жаропрочные стали
Мягкая сталь
Титан
Серый чугун
Операция фрезерования
уступа
паза
ар ae
ap
1xD 0.5XD 1xD
1xD 0.4XD 1xD
1xD 0.4XD 1xD
1xD 0.2XD 0.5xD
1xD 0.5XD 1xD
1xD 0.3XD 0.5XD
1xD 0.4XD 1xD
Vc- скорость
резания
м/мин
TiAIN
8 0 -1 0 0
6 0 -7 5
5 5 -7 0
2 2 -3 0
135-160
4 5 -5 5
110-135
f z- подача на зуб, мм
при D - диаметре, мм
5
0.027
0.023
0.023
0.010
0.027
0.014
0.027
6
0.036
0.032
0.027
0.015
0.036
0.018
0.036
8
0.045
0.041
0.036
0.024
0.054
0.027
0.054
10
0.054
0.045
0.041
0.024
0.054
0.027
0.054
12
0.059
0.050
0.045
0.034
0.063
0.036
0.063
16
0.063
0.054
0.050
0.044
0.068
0.041
0.068
20
0.068
0.059
0.054
0.050
0.081
0.054
0.081
ТИП 4777 / 4778
Материал
Легкообрабатываемая нержавеющая сталь (304)
Среднеобрабатываемая нержавеющая сталь
Труднообрабатываемая нержавеющая сталь (316L)
Жаропрочные стали
Мягкая сталь
Титан
Серый чугун
Vc- скорость
Операция фрезе рования резания
уступа
паза
м/мин
ар ae
ар TiAIN/AITiN
1xD 0.5XD 1xD 90-115
1xD 0.5XD 1xD 70-85
1xD 0.5XD 1xD 60-80
1xD 0.2XD 0.3xD 25-35
1xD 0.5XD 1xD 150-180
1xD 0.5XD 1xD 50-60
1xD 0.5XD 1xD 120-150
4
0.025
0.020
0.015
0.011
0.025
0.012
0.025
5
0.030
0.025
0.025
0.011
0.030
0.015
0.030
6
0.040
0.035
0.030
0.017
0.040
0.020
0.040
f z- подача на зуб, мм
при D - диаметре, мм
8
0.050
0.045
0.040
0.027
0.060
0.030
0.060
10
0.060
0.050
0.045
0.027
0.060
0.030
0.060
12
0.065
0.055
0.050
0.038
0.070
0.040
0.070
U
0.070
0.060
0.055
0.049
0.075
0.045
0.075
18
0.072
0.065
0.060
0.055
0.080
0.050
0.080
20
0.075
0.065
0.060
0.055
0.090
0.060
0.090
25
0.075
0.070
0.060
0.055
0.100
0.070
0.100
