Сверла со сменными режущими пластинами

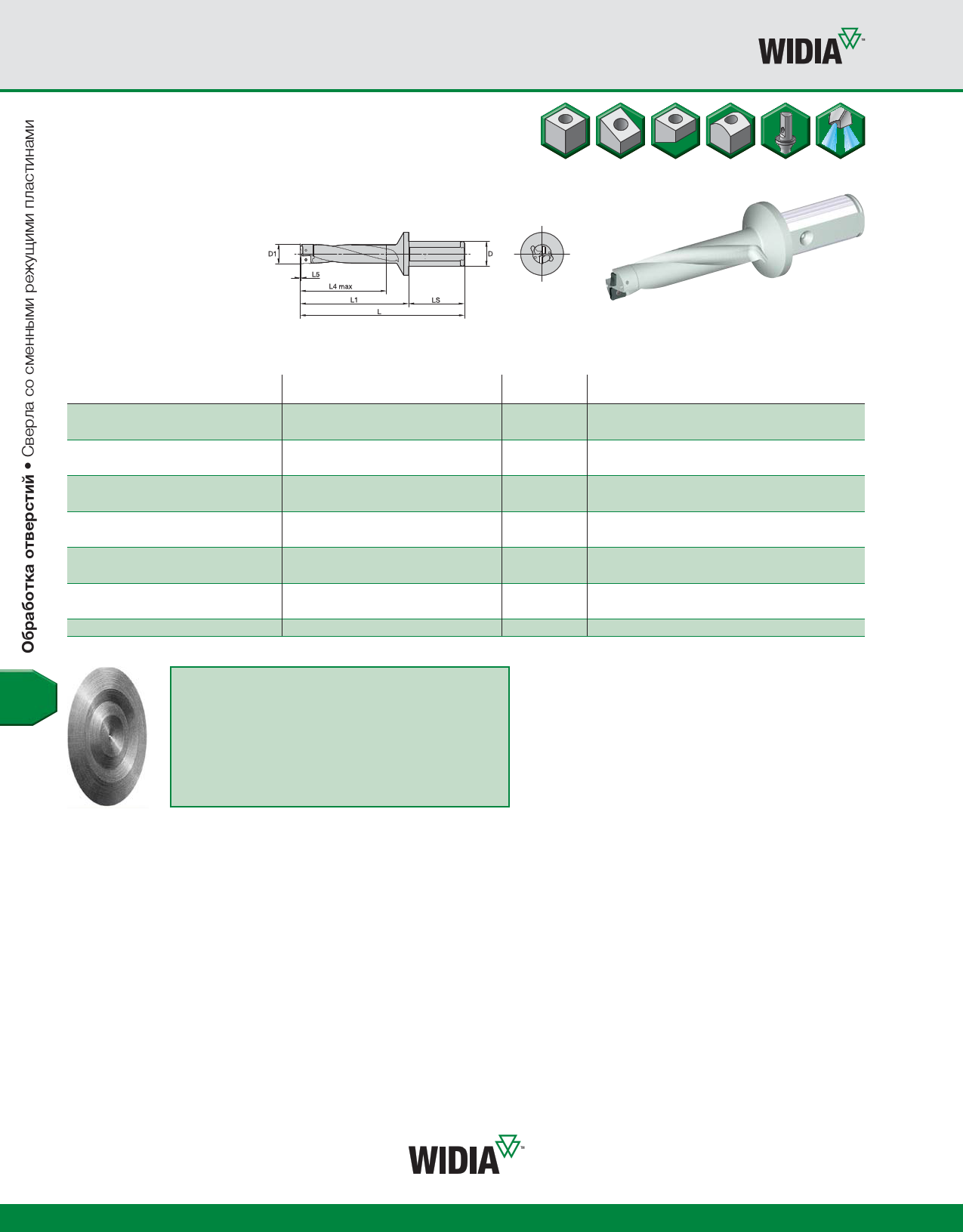

Сверла Top Cut™ • 4 x D • Хвостовик SNF

• Сверла поставляются с винтами для

крепления пластин и ключом Torx.

• Информация о пластинах представлена

на стр. B55.

4 x D • Корпуса сверл с хвостовиком SNF

номер заказа

3895743

3895744

3895745

3895746

3895747

3895748

3895749

3895750

3895751

3895752

3895753

3895754

3895755

номер по каталогу

TCD140R4SNF25M

TCD150R4SNF25M

TCD160R4SNF25M

TCD170R4SNF25M

TCD175R4SNF25M

TCD180R4SNF25M

TCD190R4SNF25M

TCD200R4SNF25M

TCD210R4SNF25M

TCD220R4SNF25M

TCD230R4SNF25M

TCD240R4SNF25M

TCD250R4SNF25M

D1 D L1 L4 max L5 LS L

14,0 25,0 76,0 56,0 0,07 56,0 132,0

15,0 25,0 80,0 60,0 0,05 56,0 136,0

16,0 25,0 84,0 64,0 0,18 56,0 140,0

17,0 25,0 87,0 68,0 0,31 56,0 143,0

17,5 25,0 88,5 70,0 0,31 56,0 144,5

18,0 25,0 90,0 72,0 0,31 56,0 146,0

19,0 25,0 94,0 76,0 0,06 56,0 150,0

20,0 25,0 98,0 80,0 0,10 56,0 154,0

21,0 25,0 102,0 84,0 0,28 56,0 158,0

22,0 25,0 108,0 88,0 0,28 56,0 164,0

23,0 25,0 112,0 92,0 0,45 56,0 168,0

24,0 25,0 118,0 96,0 0,45 56,0 174,0

25,0 25,0 120,0 100,0 0,45 56,0 176,0

эталонная

пластина

LPGX07T204

LPGX100308

винт

пластины

12146012500

12148068700

ключ

Torx

12147549000

12148086600

размер

Torx

ВНИМАНИЕ!

При обработке сквозных отверстий, на выходе инструмента из

заготовки, возможно образование небольших металлических

дисков. Когда сверло находится в стационарном положении, а

заготовка вращается, эти диски под действием центробежной

силы, на большой скорости вылететь из патрона. Поэтому

следует предусмотреть соответствующее ограждение во

избежании травм и повреждений.

B52 www.hanita-widia.ru

для размещения заказа - zakaz@widiahanita.ru
