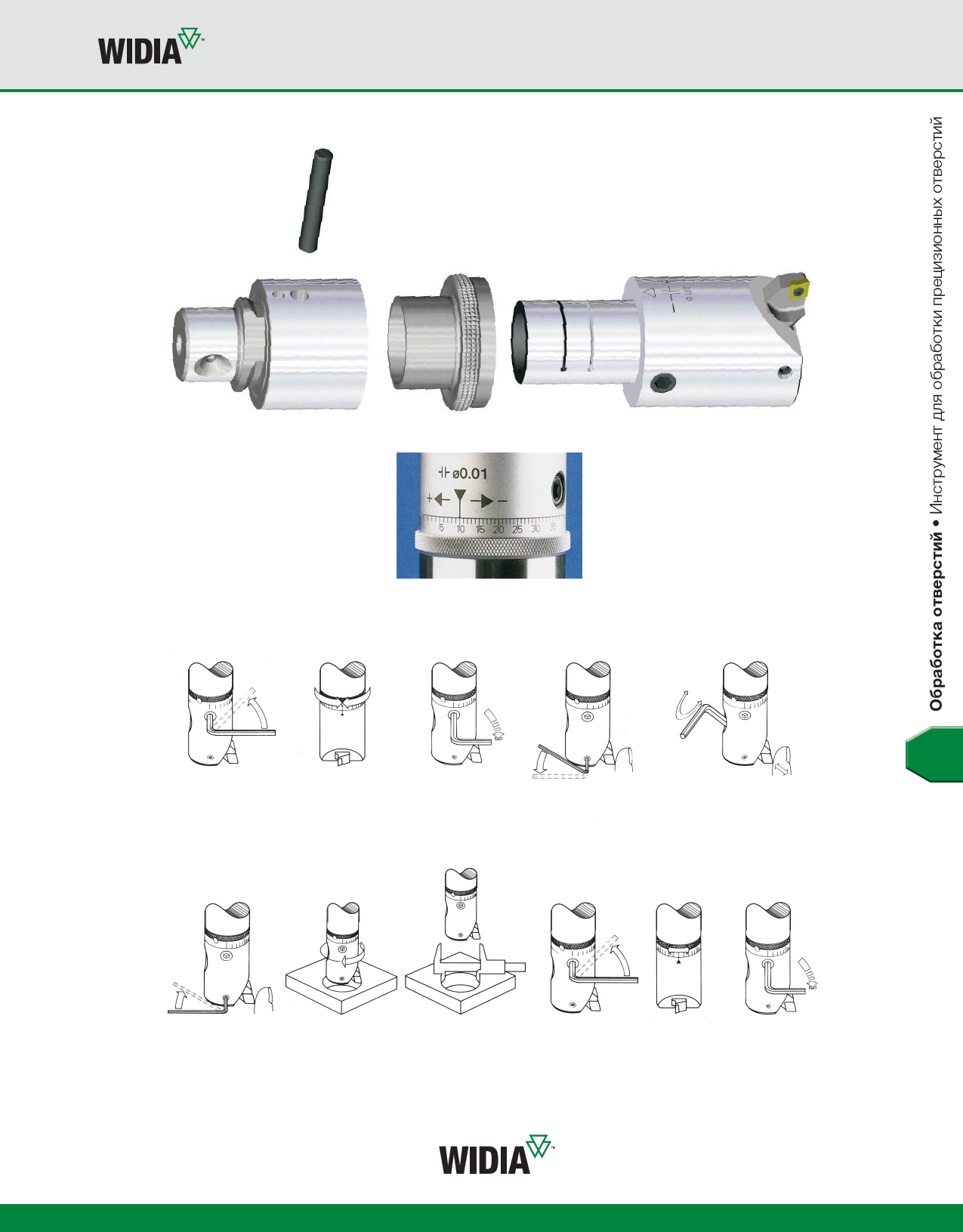

Принцип конструкции
ROTAFLEX™ • Расточная система
ROTAFLEX™ • Расточная система
Базовый адаптер
Эксцентриковая втулка для точной регулировки
Регулировка по диаметру у стандартных расточных
головок осуществляется посредством винтового
механизма. При этом люфт в винтовом соединении
негативно сказывается на точности настройки.
Эксцентриковая втулка ROTAFLEX гарантирует
регулировку без люфтов и равномерное
распределение нагрузки в процессе обработки
по всей контактной поверхности, обеспечивая
высокую размерную точность полученных отверстий.
Эксцентриковая
втулка
Регулировка
Расточная головка
После грубой регулировки державки с пластиной
осуществляется окончательная настройка на
размер посредством вращения лимба на расточной
головке. Данный метод не имеет погрешности.
Ослабьте
стопорный винт
Выполните
регулировку
Затяните
стопорный винт
Раскрепите
державку
Предварительная
регулировка
Зафиксируйте
державку
Пробный проход
Измерение
Ослабьте
Отрегулируйте
Затяните
стопорный винт
заново
стопорный винт
