Техническая информация
Формулы и основные принципы

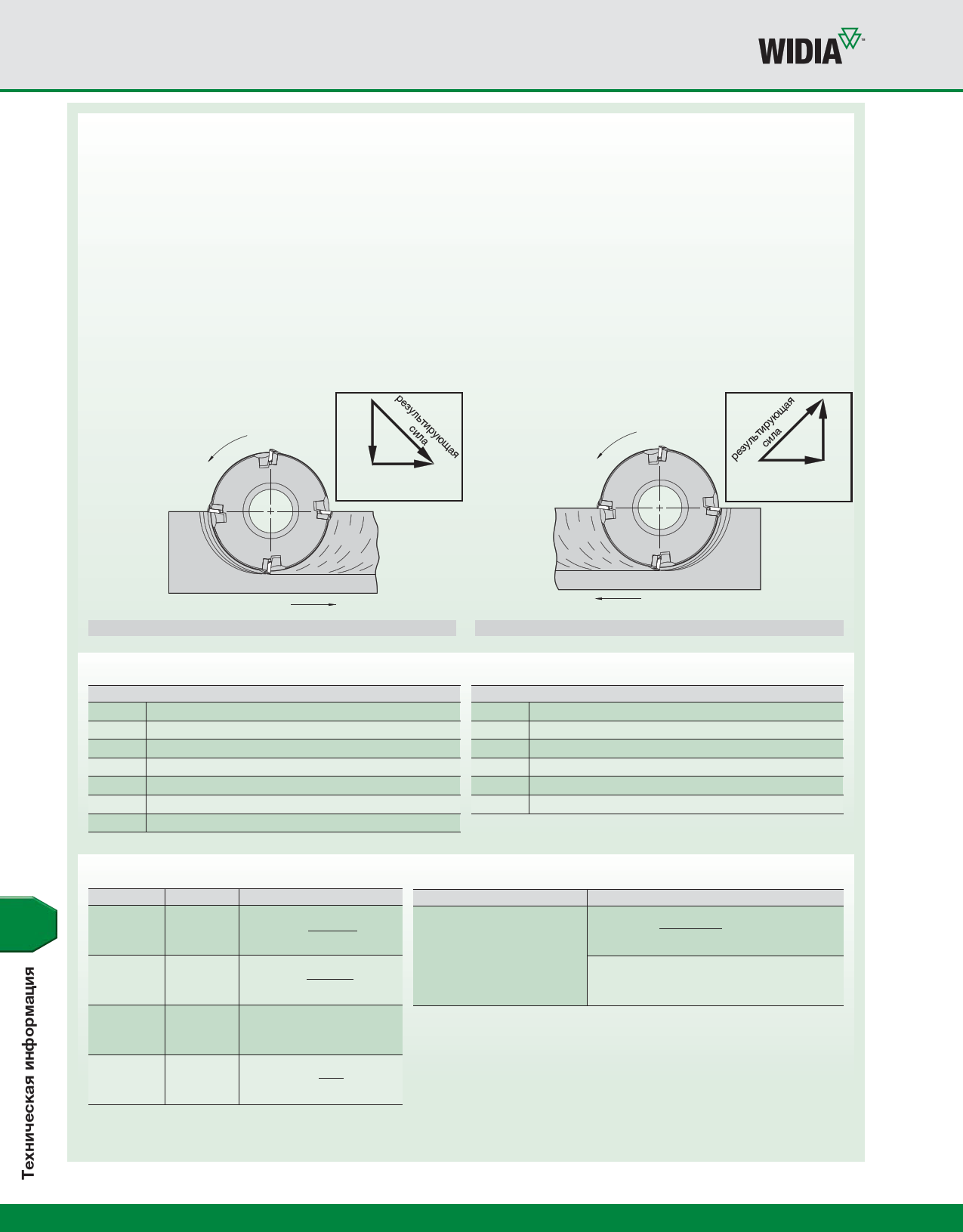

Позиционирование фрезы
Попутное фрезерование (предпочтительно)
Пластина входит в материал детали с некоторой силой резания
и образует стружку, которая утончается на выходе резания. Это
снижает количество образующегося тепла за счет его поглощения
стружкой. Упрочнение обрабатываемой поверхности минимально.
Усилия попутного фрезерования направлены на проталкивание
детали в сторону зажимного приспособления и по направлению
подачи. Попутное фрезерование является предпочтительным
методом для большинства случаев фрезерной обработки.
Фрезерование против подачи
Метод фрезерования в направлении противоположном подаче находил
широкое применения в связи с использованием высокоскоростных
стальных фрез и отсутствием механизма по ограничению свободного
хода. Данный способ также известен как встречное фрезерование.
Во время фрезеровании против подачи при вхождении пластины в
резание возникает сильное трение, что приводит к свариванию стружки и
передаче тепла на пластину и обрабатываемую деталь. Результирующие
силы направлены против подачи. Существует вероятность упрочнения
обрабатываемой поверхности.
вращение фрезы
действие сил,
выполняющих работу
вращение фрезы
действие сил,
выполняющих работу
подача стола
Попутное фрезерование
Определения обозначений
условные обозначения
vc скорость резания
n частота вращения (об/мин)
D1 диаметр фрезы
vf минутная подача
fz подача на зуб
Z число рабочих зубьев или пластин на фрезе
p 3.1416
Расчет скорости и подачи
найти
дано
формула
vc
D1
n
vc = p x D1 x n
n
D1
vc
fz
vf n
Z
Z
fz vf
n
n = 1000 x vc
p x D1
vf = fz x Z x n
fz = vf
Zxn
подача стола
Встречное фрезерование
условные обозначения
Ap1 глубина резания
ae радиальная ширина резания
D диаметр по пластинам (по окружности)
hm средняя толщина стружки
h толщина стружки
дано
диаметр фрезы D1 = 125 мм
число зубьев фрезы Z = 8
vc = 200 мм/мин
fz = 0,2 MM
результат вычисления
n = 1000 x 200 = 510 об/мин
3.1416 x 125
vf = 0,20 x 8 x 510 = 816 ММ/МИН
E12
