Техническая информация
Формулы и основные принципы

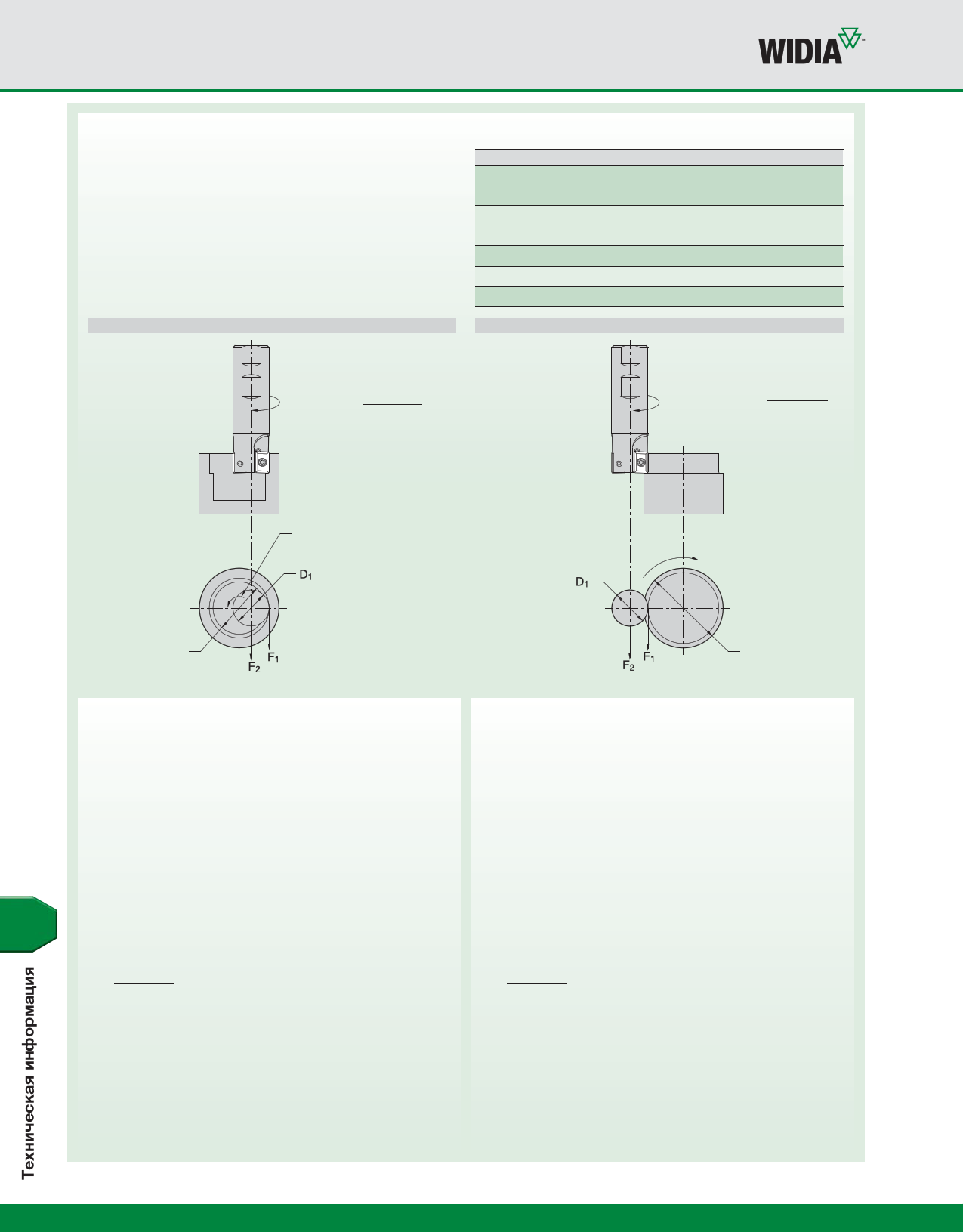

Расчет подачи для внутренней и наружной обработки методом круговой интерполяции
Расчет требуемой подачи для программирования контура
фрезерования (кругового или винтового) ведется по линии
центров станка. При прямолинейном движении инструмента
подача по режущей кромке и по линии цетров станка совпадают.
При круговом движении инструмента не совпадают.
Используйте нижеприведенные формулы для определения
соотношений между подачей по режущей кромке и по линии
центров станка.
условные обозначения
F1 подача по режущей кромке фрезы (мм/мин)
F2 подача по линии центров станка (мм/мин)
D внутренний диаметр детали
D наружный диаметр детали
D1 диаметр фрезы по пластинам
Интерполяция по внутреннему диаметру (ID)
Интерполяция по наружному диаметру (OD)
вращение
фрезы
F2
=
F1
x
(D –
D
D1)
вращение
фрезы
F2
=
F1
x
(D1
D
+
D)
шаг вращения
диаметр фрезы
по пластинам
D
внутренний
диаметр детали
При контурной обработке по внутреннему диаметру, подача
по линии центров станка всегда меньше, чем подача по
режущей кромке.
пример для внутреннего диаметра
D = 100 мм – внутренний диаметр детали
D1 = 63 мм – диаметр фрезы
fz = 0,2 мм/зуб
n = 708 об/мин
Z = 6 рабочих зубьев
1. Расчет подачи по режущей кромке.
F1 = fz x Z x n
F1 = 0,2 x 6 x 708 = 850 мм/мин
2. Расчет подачи по линии центров станка.
F2
=
F1
x
(D –
D
D1)
F2 =
850 x (100 – 63)
100
= 315 мм/мин
Чтобы получить подачу по режущей кромке равную F1 (850 мм/мин),
необходимо запрограммировать станок на подачу по линии центров
станка равную F2 (315 мм/мин). Данная разница по отношению к
подаче на режущей кромке (F1) составляет приблизительно 63%.
E14
шаг вращения
диаметр
фрезы по
пластинам
D
наружный диаметр
детали
При контурной обработке по наружному диаметру, подача
по линии центров станка всегда больше, чем подача по
режущей кромке.
пример для наружного диаметра
D = 125 мм – наружный диаметр детали
D1 = 50 мм – диаметр фрезы
fz = 0,2 мм/зуб
n = 955 об/мин
Z = 5 рабочих зубьев
1. Расчет подачи по режущей кромке.
F1 = fz x Z x n
F1 = 0,2 x 5 x 955 = 955 мм/мин
2. Расчет подачи по линии центров станка.
F2
=
F1
x
(D1
D
+
D)
F2 =
955 x (50 + 125)
125
= 1337 мм/мин
Чтобы обеспечить подачу по режущей кромке равную F1
(955 мм/мин), необходимо запрограммировать станок на
подачу по линии центров станка равную F2 (1337 мм/мин).
Разница между значениями составляет около 40% в сторону
увеличения по отношению к подаче по режущей кромке (F1).
