Патроны с креплением HSK63A

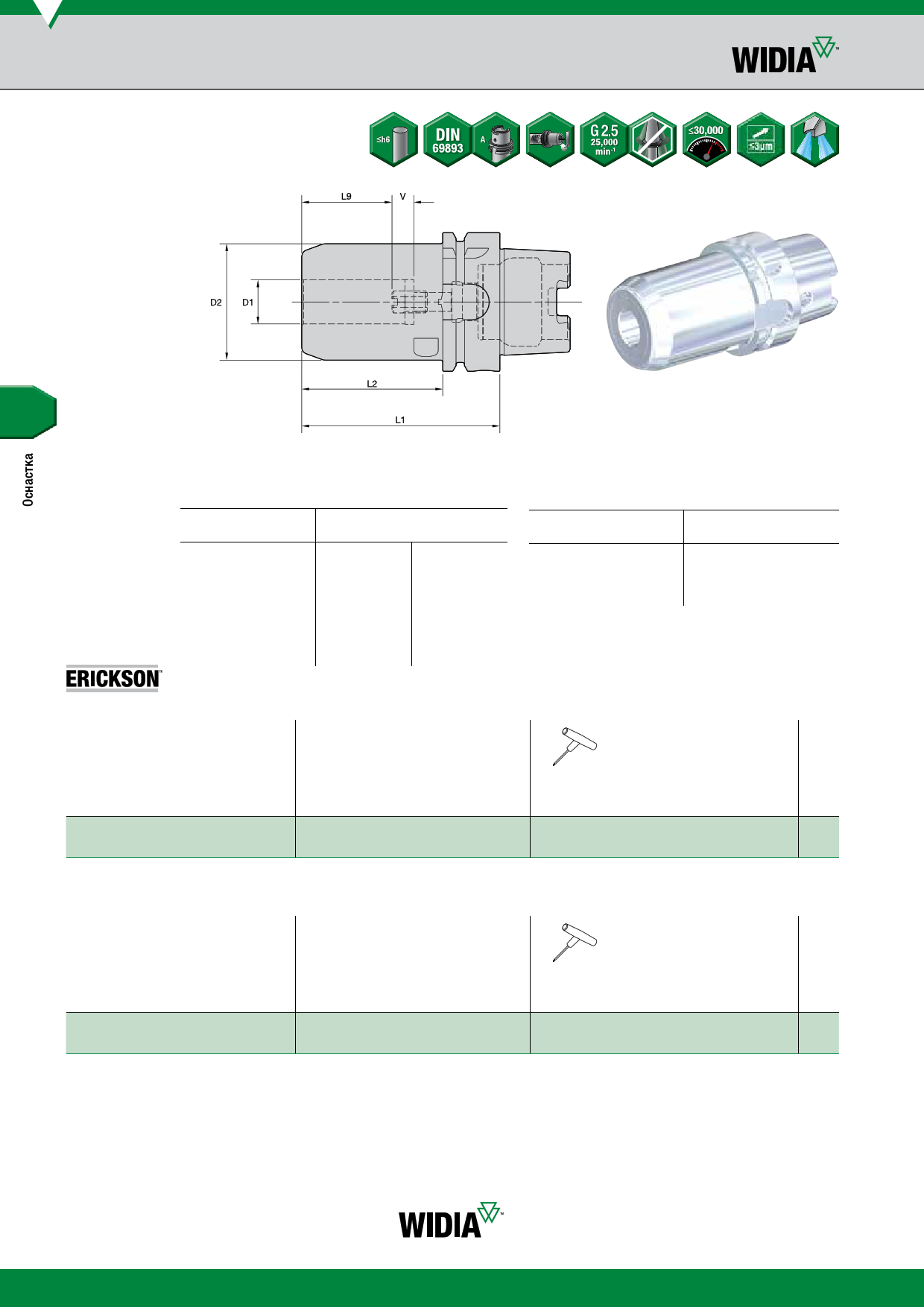

Гидравлический патрон с большим крутящим моментом HydroForce™ HT
L9: минимальная длина закрепления
V: максимальная длина регулировки
Требования к хвостовикам режущего инструмента
Метрическая система (стандарт ISO)
диаметр
3
4, 5, 6
7, 8, 9, 10
11, 12, 13, 14, 15, 16, 17, 18
19, 20, 22, 25
32
точность
h6 0,000/-0,006
h6 0,000/-0,008
h6 0,000/-0,009
h6 0,000/-0,011
h6 0,000/-0,013
h6 0,000/-0,016
nnHCTHT • Метрическое исполнение • HSK63A
Требования к хвостовикам режущего инструмента
Дюймовая система (стандарт производителя)
диаметр
1/8, 3/16, 1/4, 5/16 & 3/8
7/16, 1/2, 9/16, 5/8, & 11/16
3/4, 13/16, 7/8, 1, & 1-1/4
точность
.0000/-.0004
.0000/-.0004
.0000/-.0005
номер заказа
номер по каталогу
D1 D2 D21 L1 L2 L9 V
5520975
HSK63AHCTHT20090M 20 53 — 90 64 41 10
6048237
HSK63AHCTHT32100 32 65 80 100 32 51 10
nnHCTHT • Дюймовое исполнение • HSK63A
ключ для
крепежного
винта
170.135
170.136
размер ключа
для крепежного размер
винта
упорного винта
5 мм 5 мм
6 мм 6 мм
кг
1,54
2,25
номер заказа
5520958
6048238
номер по каталогу
HSK63AHCTHT075350
HSK63AHCTHT125400
D1 D2 D21 L1 L2 L9 V
.750 2.067 — 3.500 2.478 1.618 .394
1.250 2.559 3.150 4.000 1.260 2.008 .394
ключ для
крепежного
винта
170.135
170.136
размер ключа
для крепежного размер
винта
упорного винта
5 мм 5 мм
6 мм 6 мм
фунт
3.39
5.11
ПРИМЕЧАНИЕ: Н е затягивайте крепежный винт слишком сильно. Затягивайте вручную до появления сопротивления.
Техническая информация о гидравлических патронах приведена на стр. K60–K63 каталога WIDIA Tooling Systems A-09-02122.
Поставляется с упорным винтом.
Ключ для крепежного винта заказывается отдельно.
Переходные втулки заказываются отдельно; см. стр. Е22, Е23, Е26.
Принадлежности для подвода СОЖ к креплению HSK и ключ
заказываются отдельно; см. стр. J32 каталога WIDIA Tooling Systems A-09-02122.
