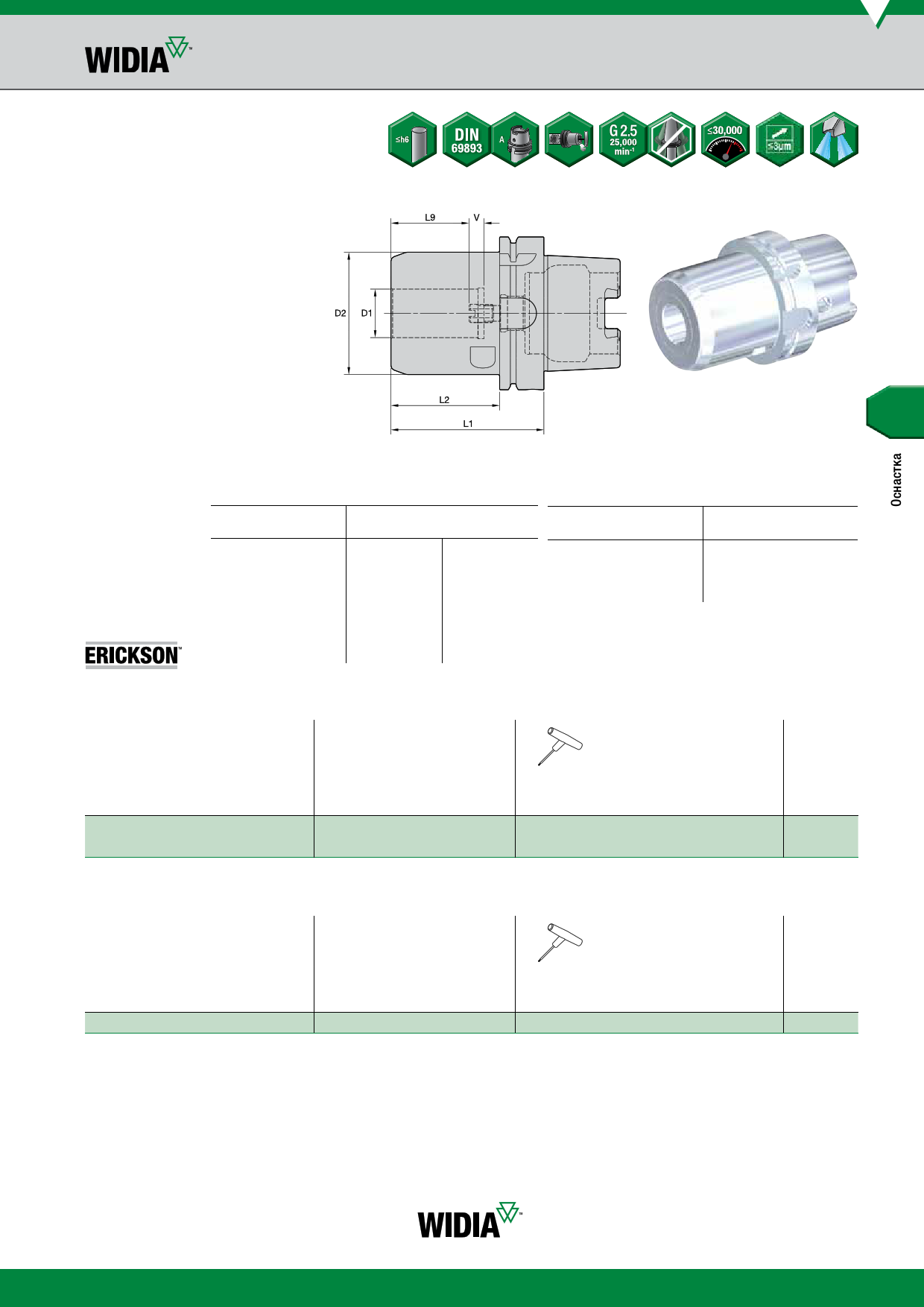

Патроны с креплением HSK100A
Гидравлический патрон с большим крутящим моментом HydroForce™ HT
L9: минимальная длина закрепления
V: максимальная длина регулировки
Требования к хвостовикам режущего инструмента
Метрическая система (стандарт ISO)
диаметр
3
4, 5, 6
7, 8, 9, 10
11, 12, 13, 14, 15, 16, 17, 18
19, 20, 22, 25
32
точность
h6 0,000/-0,006
h6 0,000/-0,008
h6 0,000/-0,009
h6 0,000/-0,011
h6 0,000/-0,013
h6 0,000/-0,016
nnHCTHT • Метрическое исполнение • HSK100A
Требования к хвостовикам режущего инструмента
Дюймовая система (стандарт производителя)
диаметр
1/8, 3/16, 1/4, 5/16 & 3/8
7/16, 1/2, 9/16, 5/8, & 11/16
3/4, 13/16, 7/8, 1, & 1-1/4
точность
.0000/-.0004
.0000/-.0004
.0000/-.0005
номер заказа
номер по каталогу
D1 D2 L1 L2 L9 V
5520976
HSK100AHCTHT20090M 20 65 90 61 41 10
5520977
HSK100AHCTHT32100M 32 80 100 71 51 10
nnHCTHT • Дюймовое исполнение • HSK100A
ключ для
крепежного
винта
170.135
170.136
размер ключа
для крепежного размер
винта
упорного винта
5 мм 5 мм
6 мм 6 мм
кг
3,38
4,29
номер заказа
5520959
номер по каталогу
D1 D2 L1 L2 L9 V
HSK100AHCTHT125400 1.250 3.150 4.000 2.860 2.012 .394
ключ для
крепежного
винта
170.136
размер ключа
для крепежного размер
винта
упорного винта
6 мм 6 мм
ПРИМЕЧАНИЕ: Не затягивайте крепежный винт слишком сильно. Затягивайте вручную до появления сопротивления.
Техническая информация о гидравлических патронах приведена на стр. K60–K63 каталога WIDIA Tooling Systems A-09-02122.
Поставляется с упорным винтом.
Ключ для крепежного винта заказывается отдельно.
Переходные втулки заказываются отдельно; см. стр. Е22, Е23, Е26.
Принадлежности для подвода СОЖ к креплению HSK и ключ
заказываются отдельно; см. стр. J32 каталога WIDIA Tooling Systems A-09-02122.
фунт
9.61
