Патроны с креплением BTKV40 и BTKV50

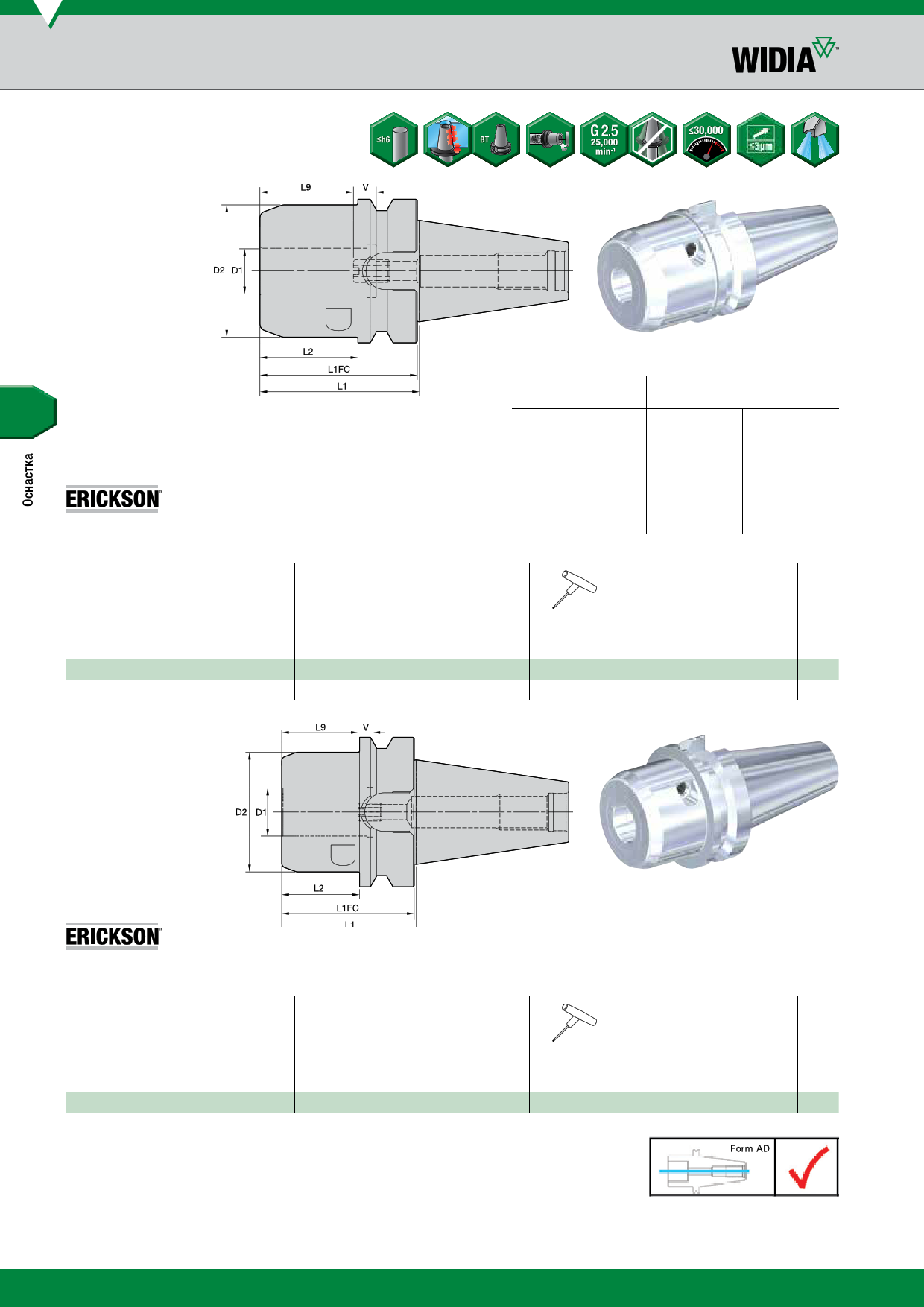

Гидравлический патрон с большим крутящим моментом HydroForce™ HT
L9: минимальная длина закрепления
V: максимальная длина регулировки
nnHCTHT • Метрическое исполнение • BTKV40
Требования к хвостовикам режущего инструмента
Метрическая система (стандарт ISO)
диаметр
3
4, 5, 6
7, 8, 9, 10
11, 12, 13, 14, 15, 16, 17, 18
19, 20, 22, 25
32
точность
h6 0,000/-0,006
h6 0,000/-0,008
h6 0,000/-0,009
h6 0,000/-0,011
h6 0,000/-0,013
h6 0,000/-0,016
номер заказа
5520993
6048259
номер по каталогу
BTKV40HCTHT20070M
BTKV40HCTHT32080M
D1 D2 L1 L1FC L2 L9 V
20 58 70 69 43 41 10
32 80 80 79 79 51 10
ключ для
крепежного
винта
170.135
170.136
размер ключа
для крепежного размер
винта
упорного винта
5 мм 5 мм
6 мм 6 мм
кг
1,62
2,29
L9: минимальная длина закрепления
V: максимальная длина регулировки
nnHCTHT • Метрическое исполнение • BTKV50
номер заказа
5520994
номер по каталогу
BTKV50HCTHT32090M
D1 D2 L1 L1FC L2 L9 V
32 80 90 89 52 51 10
ключ для
крепежного
винта
170.136
размер ключа
для крепежного размер
винта
упорного винта
6 мм 6 мм
кг
5,13
ПРИМЕЧАНИЕ: Н е затягивайте крепежный винт слишком сильно. Затягивайте вручную до появления сопротивления.
Техническая информация о гидравлических патронах приведена на стр. K60–K63
каталога WIDIA Tooling Systems A-09-02122.
Поставляется с упорным винтом.
Ключ для крепежного винта заказывается отдельно.
Переходные втулки заказываются отдельно; см. стр. Е22, Е23, Е26.
Информация о штревелях представлена на стр. J33–J38 каталога WIDIA Tooling Systems A-09-02122.
E16
