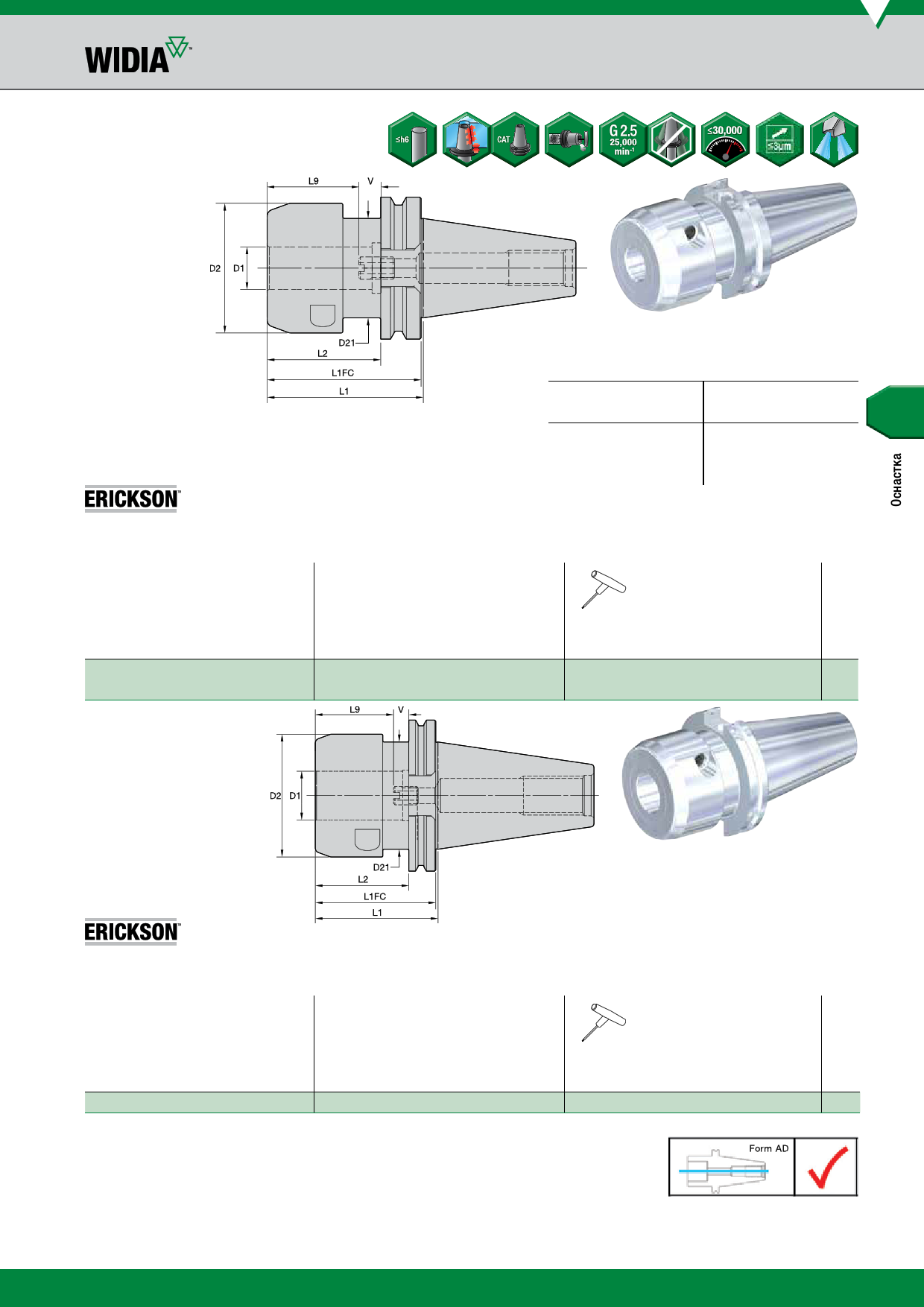

Патроны с креплением CVKV40 и CVKV50
Гидравлический патрон с большим крутящим моментом HydroForce™ HT
L9: минимальная длина закрепления
V: максимальная длина регулировки
nnHCTHT • Дюймовое исполнение • CVKV40
Требования к хвостовикам режущего инструмента
Дюймовая система (стандарт производителя)
диаметр
1/8, 3/16, 1/4, 5/16 & 3/8
7/16, 1/2, 9/16, 5/8, & 11/16
3/4, 13/16, 7/8, 1, & 1-1/4
точность
.0000/-.0004
.0000/-.0004
.0000/-.0005
номер заказа
5521077
6048261
номер по каталогу
CVKV40HCTHT075275
CVKV40HCTHT125315
D1 D2 D21 L1 L1FC L2 L9 V
.750 2.283 1.750 2.750 2.711 2.000 1.618 .394
1.250 2.559 3.150 3.150 3.110 .787 2.008 .394
ключ для размер ключа
крепежного для крепежного размер
винта
винта
упорного винта фунт
170.135
5 мм
5 мм 3.43
170.136
6 мм
6 мм 4.39
L9: минимальная длина закрепления
V: максимальная длина регулировки
nnHCTHT • Дюймовое исполнение • CVKV50
номер заказа
5521078
номер по каталогу
CVKV50HCTHT125315
D1 D2 D21 L1 L1FC L2 L9 V
1.250 3.150 2.750 3.150 3.091 2.400 2.012 .394
ключ для
крепежного
винта
170.136
размер ключа
для крепежного размер
винта
упорного винта
6 мм 6 мм
фунт
9.52
ПРИМЕЧАНИЕ: Н е затягивайте крепежный винт слишком сильно. Затягивайте вручную до появления сопротивления.
Техническая информация о гидравлических патронах приведена на стр. K60–K63
каталога WIDIA Tooling Systems A-09-02122.
Поставляется с упорным винтом.
Ключ для крепежного винта заказывается отдельно.
Переходные втулки заказываются отдельно; см. стр. Е22, Е23, Е26.
Информация о штревелях представлена на стр. J33–J38 каталога WIDIA Tooling Systems A-09-02122.
