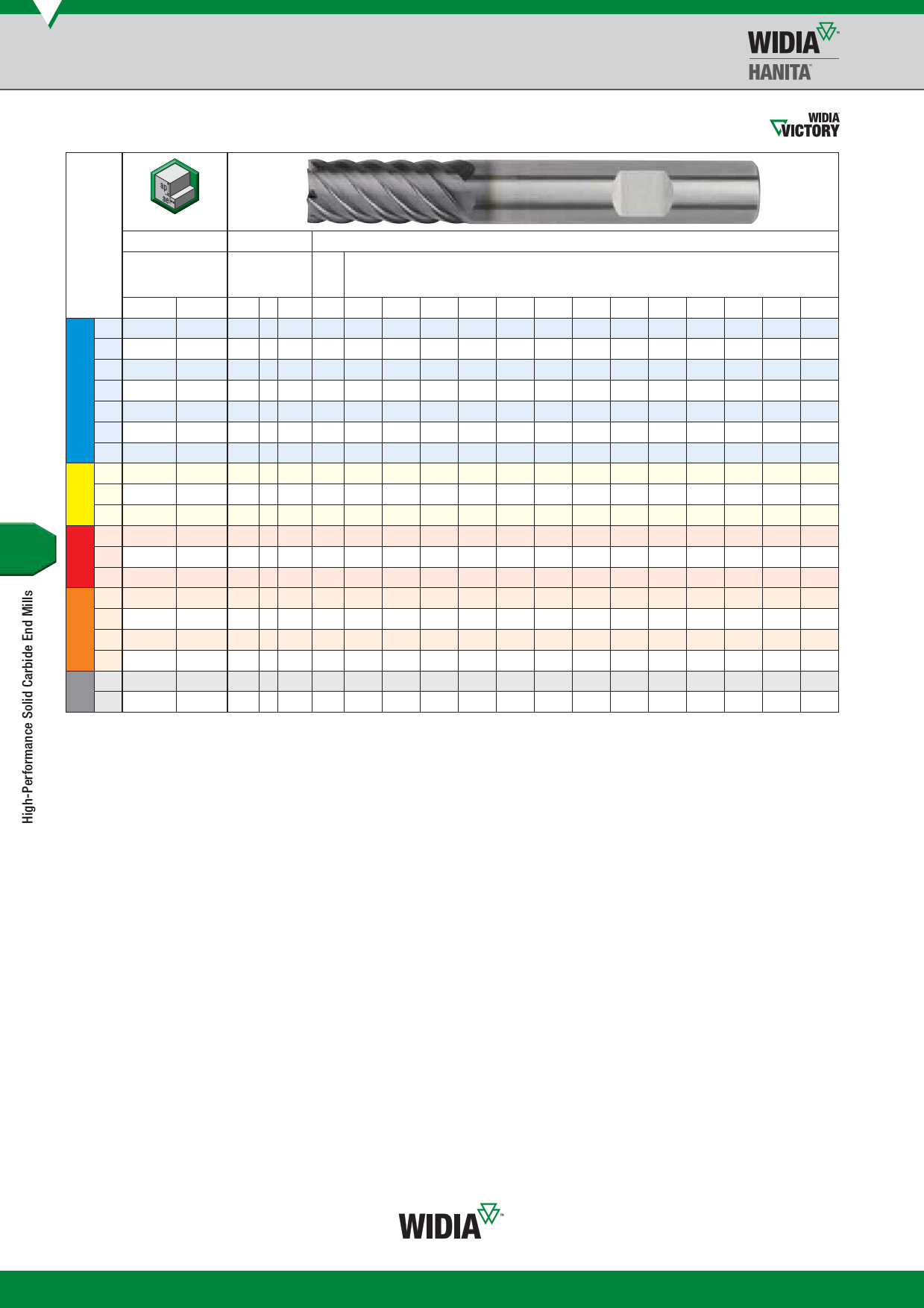

High-Performance Solid Carbide End Mills • Finishing
Application Data • Series D518 • Vision Plus™ • Victory™ Grades
Series D518 • Vision Plus • Victory Grades
Side Milling (A)
WP15PE
Recommended feed per tooth (fz = mm/th) for side milling (A).
Material
Group
A
ap ae
Cutting Speed
— vc
m/min
D1 — Diameter
min max mm 4,0 5,0 6,0 7,0 8,0 9,0 10,0 12,0 14,0 16,0 18,0 20,0 25,0
0 Ap1 max 0,05 x D 150 – 200 fz 0,028 0,036 0,044 0,052 0,060 0,066 0,072 0,083 0,092 0,101 0,108 0,114 0,124
1 Ap1 max 0,05 x D 150 – 200 fz 0,028 0,036 0,044 0,052 0,060 0,066 0,072 0,083 0,092 0,101 0,108 0,114 0,124
2 Ap1 max 0,05 x D 140 – 190 fz 0,028 0,036 0,044 0,052 0,060 0,066 0,072 0,083 0,092 0,101 0,108 0,114 0,124
P 3 Ap1 max 0,05 x D 120 – 160 fz 0,023 0,030 0,036 0,043 0,050 0,055 0,061 0,070 0,079 0,087 0,095 0,101 0,114
4 Ap1 max 0,05 x D 90 – 150 fz 0,021 0,027 0,033 0,039 0,045 0,050 0,054 0,062 0,070 0,077 0,083 0,088 0,098
5 Ap1 max 0,05 x D 60 – 100 fz 0,019 0,024 0,029 0,035 0,040 0,044 0,048 0,056 0,063 0,070 0,076 0,081 0,091
6 Ap1 max 0,04 x D 50 – 75 fz 0,016 0,020 0,025 0,029 0,034 0,037 0,040 0,047 0,052 0,057 0,061 0,065 0,071
1 Ap1 max 0,05 x D 90 – 115 fz 0,023 0,030 0,036 0,043 0,050 0,055 0,061 0,070 0,079 0,087 0,095 0,101 0,114
M 2 Ap1 max 0,05 x D 60 – 80 fz 0,019 0,024 0,029 0,035 0,040 0,044 0,048 0,056 0,063 0,070 0,076 0,081 0,091
3 Ap1 max 0,05 x D 60 – 70 fz 0,016 0,020 0,025 0,029 0,034 0,037 0,040 0,047 0,052 0,057 0,061 0,065 0,071
1 Ap1 max 0,05 x D 120 – 150 fz 0,028 0,036 0,044 0,052 0,060 0,066 0,072 0,083 0,092 0,101 0,108 0,114 0,124
K 2 Ap1 max 0,05 x D 110 – 140 fz 0,023 0,030 0,036 0,043 0,050 0,055 0,061 0,070 0,079 0,087 0,095 0,101 0,114
3 Ap1 max 0,05 x D 110 – 130 fz 0,019 0,024 0,029 0,035 0,040 0,044 0,048 0,056 0,063 0,070 0,076 0,081 0,091
1 Ap1 max 0,04 x D 50 – 90 fz 0,023 0,030 0,036 0,043 0,050 0,055 0,061 0,070 0,079 0,087 0,095 0,101 0,114
2 Ap1 max 0,04 x D 25 – 40
S
3 Ap1 max 0,05 x D 60 – 80
fz 0,013 0,016 0,019 0,023 0,026 0,029 0,032 0,037 0,042 0,046 0,050 0,054 0,061
fz 0,019 0,024 0,029 0,035 0,040 0,044 0,048 0,056 0,063 0,070 0,076 0,081 0,091
4 Ap1 max 0,05 x D 50 – 60 fz 0,016 0,021 0,026 0,031 0,037 0,041 0,045 0,052 0,058 0,064 0,069 0,074 0,084
1 Ap1 max 0,04 x D 80 – 140 fz 0,021 0,027 0,033 0,039 0,045 0,050 0,054 0,062 0,070 0,077 0,083 0,088 0,098
H
2 Ap1 max 0,05 x D 70 – 120 fz 0,016 0,020 0,025 0,029 0,034 0,037 0,040 0,047 0,052 0,057 0,061 0,065 0,071
NOTE: Lower value of cutting speed is used for high stock removal applications or for higher hardness (machinability) within group.
Higher value of cutting speed is used for nishing applications or for lower hardness (machinability) within group.
For better surface nish, reduce feed per tooth.
