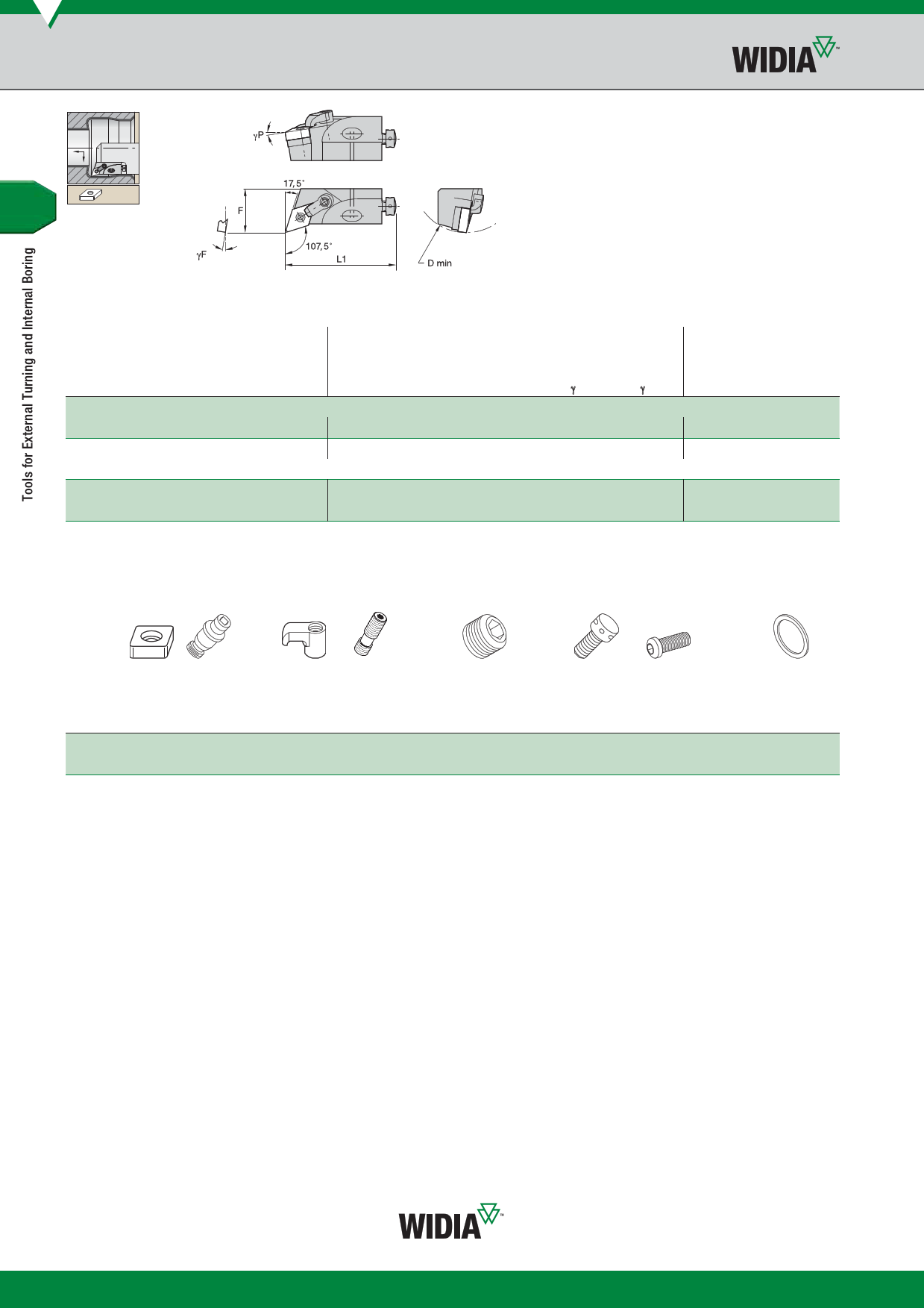

M-Style Clamping Cartridges for Negative Inserts
See pages B47–B64
for inserts.
MDQN 107,5°
order number
catalogue number
D min
F
L1 aF° aP°
gage
insert
right hand
3870361
MDQNR16CA15
60 25,0 63 -9.0 -6.0 DN..150408/DN..3.532
3870360
MDQNR20CA15
70 25,0 70 -9.0 -8.0 DN..150408/DN..3.532
left hand
3870403
MDQNL16CA15
60 25,0 63 -9.0 -6.0 DN..150408/DN..3.532
3870362
MDQNL20CA15
70 25,0 70 -9.0 -8.0 DN..150408/DN..3.532
Spare Parts
D min
60
70
shim
IDSN432
IDSN432
lock
pin hex clamp
KLM46S 2.5 mm CKM36
KLM46 2.5 mm CKM34
clamp
screw
STCM9
STCM9
hex
2.5 mm
2.5 mm
radial
adjusting
screw
KUAM25
KUAM25
hex
2.5 mm
2.5 mm
axial
adjusting
screw
KUAM32
KUAM32
mounting
screw
191.407
191.407
hex
5 mm
5 mm
washer
CSWM 080 050
CSWM 080 050
C96
