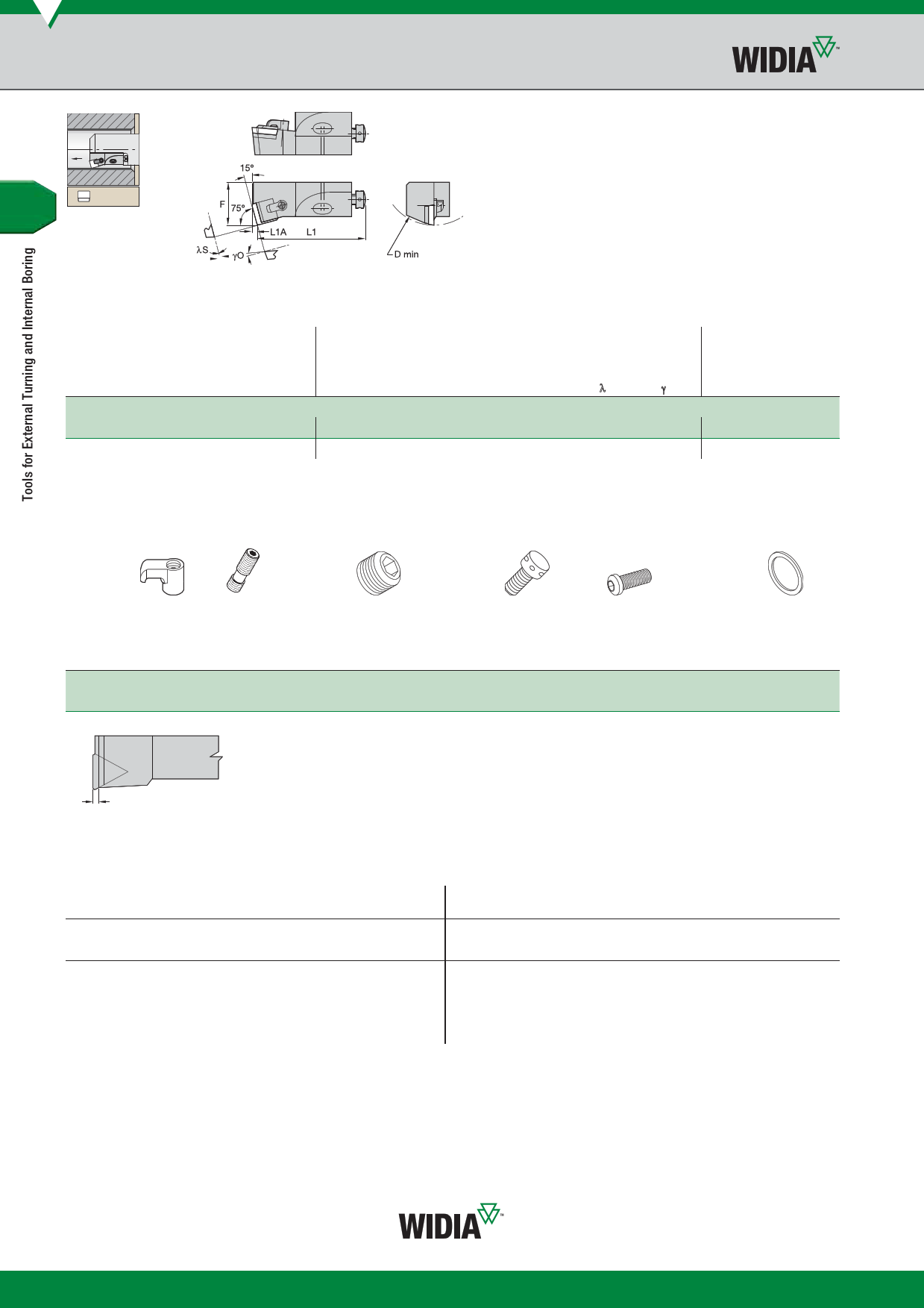

C-Style Clamping Cartridges for Positive Inserts
See pages B186–B191 and
B211–B212 for inserts.
CSKP 75°
order number
catalogue number
D min
F
L1 L1A hS° aO°
gage
insert
right hand
3870437
CSKPR10CA09
40,0
14,0 50
2,2
0.0 5.0 SP..090308/SP..322
3870436
CSKPR12CA12
50,0
20,0 55
3,1
0.0 5.0 SP..120308/SP..422
Spare Parts
D min
40
50
clamp
CKM34
CKM34
clamp
screw
STCM38
STCM38
hex
2 mm
2 mm
radial
adjusting
screw
KUAM28
KUAM22
hex
2 mm
2 mm
axial
adjusting
screw
KUAM30
KUAM31
mounting
screw
191.405
191.406
hex
4 mm
4 mm
washer
CSWM 060 050
CSWM 060 050
Effective Width
Chipbreakers for C-Style Cartridges
Chipbreakers
insert
SP..090308/SP..322
SP..120308/SP..422
chipbreaker
CBS-12
CBS-12D**
CBS16
CBS-16D**
CBS-16N
CBS16F
effective
width
2.1
2.1
4.4
2.8
3.0
2.1
note
**For chipbreaking on both primary and secondary cutting edges
**For chipbreaking on both primary and secondary cutting edges
