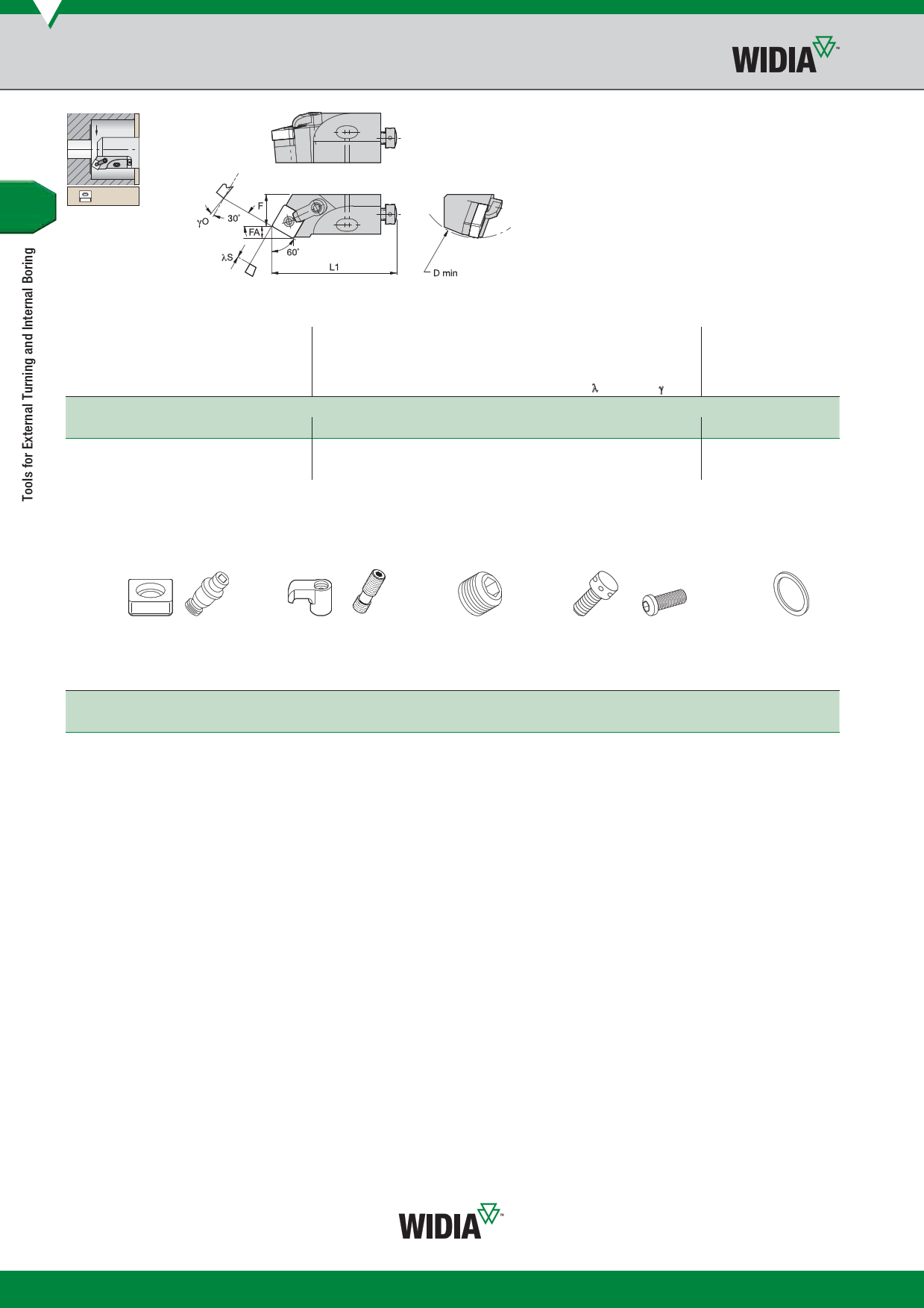

M-Style Clamping Cartridges for Negative Inserts
See pages B68–B80
for inserts.
MSTN 60°
order number
catalogue number
D min
F
L1 FA
hS°
aO°
gage
insert
right hand
3870312
MSTNR10CA09
40,0 9,0 50 13,3 -11.0 0.0 SN..090308/SN..322
3870311
MSTNR12CA12
50,0 13,0 55 5,9 -11.0 0.0 SN..120408/SN..432
3870310
MSTNR16CA12
60,0 15,0 63 5,9
0.0
-11.0
SN..120408/SN..432
Spare Parts
D min
40
50
60
shim
—
—
ISSN432
lock
pin hex
KLM33 2 mm
KLM43 2 mm
KLM46S 2.5 mm
clamp
CKM36
CKM34
CKM34
clamp
screw
hex
STCM38 2 mm
STCM38 2 mm
STCM9 2.5 mm
radial
adjusting
screw
KUAM28
KUAM22
KUAM25
hex
2 mm
2 mm
2.5 mm
axial
adjusting
screw
KUAM30
KUAM31
KUAM32
mounting
screw
191.405
191.406
191.407
hex
4 mm
4 mm
5 mm
washer
CSWM 060 050
CSWM 060 050
CSWM 080 050
C100
